CFTS-610 轭式磁粉探伤仪

  • 产品简介:轭式磁粉探伤仪 一、产品简介: 本磁轭式磁粉探伤仪是小型便携式无损检测的专用仪器,是采用磁场磁化工件的原理设计而成的小型无损检测仪器,具有对被探工件的裂纹显示清晰,性能可靠稳定和操作方便等诸多特点。 此仪器利用直接缠绕于探头上的线圈,产生感应
  • 咨询热线:13303377029
  • 产品详情

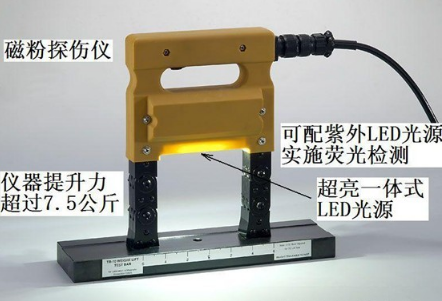

轭式磁粉探伤仪

一、产品简介:

本磁轭式磁粉探伤仪是小型便携式无损检测的专用仪器,是采用磁场磁化工件的原理设计而成的小型无损检测仪器,具有对被探工件的裂纹显示清晰,性能可靠稳定和操作方便等诸多特点。
此仪器利用直接缠绕于探头上的线圈,产生感应磁场,磁化工件。本设备具有体积小、重量轻、提升力大和活动关节可调等特点,适用平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤

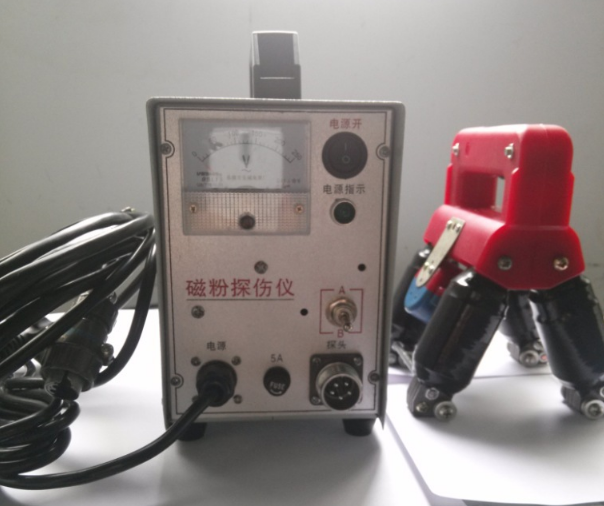

磁粉探伤仪

二:试用范围:

@适用行业产品:油田、造船、汽车、煤矿、机械、桥梁、化工、铁路、标准件、飞机制造、内燃机配件等。
@ 适用缺陷:可以检测因锻压、淬火、焊接、疲劳等引起的表面和近表面的缺陷。
@随机带有LED照明灯,极大方便客户的使用。
@交流供电电源为220V交流电直接接入,无需其它仪器配套,操作方便。
@亮度大、寿命长、更换方便,是便携式磁粉探伤仪的一次技术革新。
@本产品已申请了的技术专利,受专利法保护,其它企业禁止模仿。

三、磁粉探伤仪技术参数

  CFTS-610
输入电压 ~220V±10%,50-60HZ
工作电流 交流2A
探头极距 20-200mm
提升力 交流(平面)7.5Kg
灵敏度 A型试片显示清晰
电源电缆 5.5米
工作温度 -10-50°C
工作周期 2分钟开-2分钟关
LED照明灯 3W
仪器重量 2.9Kg
外形尺寸 190×248×56mm


标准配置

  CFTS-610
标准配置
  • 磁轭式磁粉探伤仪1台
  • 输入电源线1根
  • 磁膏1盒
  • 电笔1支
  • 使用说明书1份
  • 产品合格证1份
  • 产品保修卡1份
  •



四、·工作原理

附件电源电缆是一根三芯电缆,一端通过圆形航空插头插入探头,另一端与交流~220V插座相连。配套探头采用高强度绝缘材料制成,检验合格后用环氧树脂胶连成一体,达到既密封绝缘,又不易损坏,操作舒适;探头上有活动关节,可供用户在特定的工件上使用;也可使用平面磁轭的两边,具体是看所磁化的工件形状。
附件锂电池接入到仪器的航空插头上,把交直流转换开关选为“O”,就可以开始直流探伤的操作。

五、·注意事项

1、仪器在使用时,应避免空载工作,防止产生不必要的温升或损坏。
2、使用探头时,端面与被检测工件要保持良好地接触,再按下手把上的充磁按钮开关,此时探伤效果好,探头应避免碰撞,保持清洁。
3、在使用时,如果发现探头线包有发热情况,应适当休息后再投入使用;如果发现探头线包发热严重,应立刻停止使用,检查故障原因,经检修后再使用,否则会损坏探头。
4、仪器停止使用时,应切断配电板上的电源开关。
5、探伤结束后,在探头的活动关节部位,应清除杂物并加注润滑油。
6、磁悬液使用水剂时,应加入适量防锈剂。
7、不要盲目使用,不要接近高温物体;不要在雨中工作,喷洒磁悬液切勿喷到开关、插头座上。
8、如LED照明灯损坏,可以联系厂家维修;用户也可以从厂家购买LED灯,自行安装。
磁粉探伤仪·操作步骤
    1、工件表面预处理
清除工件表面的污物,如油污、铁锈、涂料层、毛刺及灰尘、氧化皮和金属屑等。
    2、磁化与磁粉介质的施加
磁化时,磁头必须与工件表面紧密接触,一边通电,一边喷洒磁粉,干法检测必须在工件表面和磁粉完全干燥的条件下进行,否则表面会粘附磁粉,使衬底变差影响缺陷观察。干法检测在整个磁化过程中要一直保持通电磁化,只有观察磁痕结束后才能撤除磁化磁场。施加磁粉时,干粉应呈均匀雾状分布于受检工件表面。

六、使用与维修

1、先将电源电缆与探头连接旋紧,再通~220V交流电,把交直流转换开关选为“I”, 就可以开始交流探伤的操作。
2、把锂电与与探头连接旋紧,再把交直流转换开关选为“O”,就可以开始直流探伤的操作。
3、根据被探工件的形状不同,调节探头的角度或取下活动关节。
4、使用此探伤仪之前,先将探头与被探工件接触好,在被探工件面上喷洒上磁粉或磁悬液,这时按下探头手把上的充磁开关,工作呈磁化状态,松开按钮开关,观察工件是否有磁痕,工件上如有裂纹,在磁化时有裂纹的地方就会聚结磁粉,就形成磁痕。


七、附录:磁膏的介绍及使用方法



磁膏的组成部分:
黑磁粉,润湿剂,分散剂,悬浮剂,消泡剂,防锈剂,随仪器配的磁膏易融于水,配置方便,可以提高磁粉探伤检测功效,灵敏度高,无毒无害。 磁粉检测方法根据载液不同分为湿法检测和干法检测:湿法检测是将磁粉悬浮在载液中进行检测的方法,干法检测是以空气为载体将干磁粉施加在工件表面进行检测的方法。使用湿法检测时,可将黑磁膏与水混合,得到浓度适宜的磁悬液,建议配制浓度为每10-25g黑磁膏配水1升。


磁膏的适用范围:
1. 黑磁膏适用于特种设备上的焊缝、宇航工件及灵敏度要求较高的工件检测。
2. 黑磁膏适用于大批量工件的检测,常与固定式设备配合使用。
3. 黑磁膏适用于检测表面微小缺陷,如疲劳裂纹、磨削裂纹、焊接裂纹和发纹等。


使用磁膏时的操作要点:
1. 黑磁膏所配制的磁悬液可采用浇法、喷法和浸法,但不能采用刷涂法。
2. 连续法宜用浇法和喷法,黑磁膏所配液体液流要微弱,以免冲刷掉已经形成的磁痕显示。
3. 水与黑磁膏配比时,应进行水断实验。
4. 水与黑磁膏的配比浓度为推荐浓度,可根据各种工件表面的不同,选择不同的黑磁膏配比浓度。
5. 仰视检测和水中检验宜使用黑磁膏。
    黑磁膏适用于湿法非荧光磁粉探伤,当被检工件为浅色时,黑磁膏与工件对比度极高;若工件表面为深色,黑磁膏与工件对比度不够清晰,建议采用反差增强剂来提高黑磁膏与工件对比度。


磁膏颗粒度:10μm≤80%≤40μm
建议配制浓度:每10-25g黑磁膏配水1升
