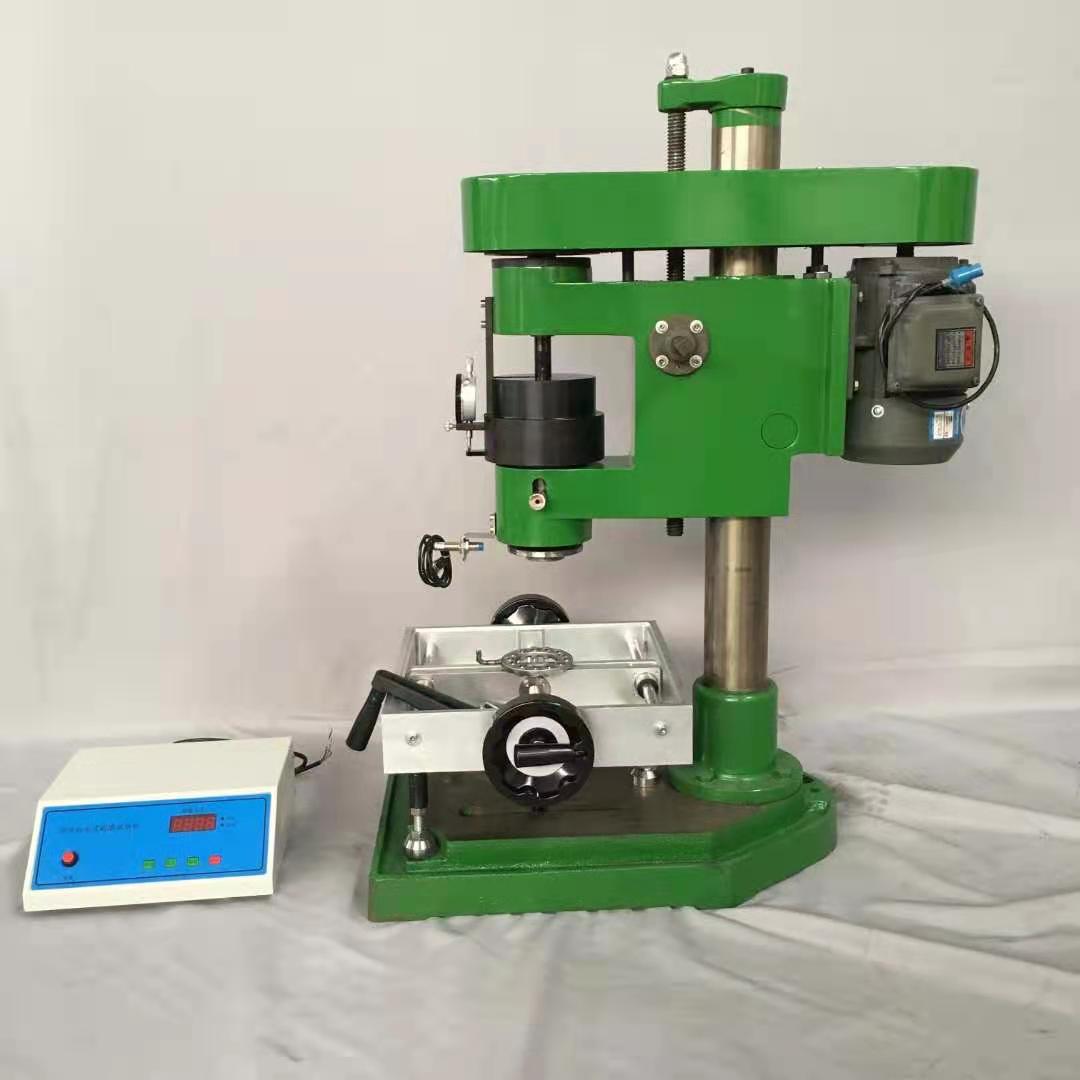

TMS-04型水泥胶砂耐磨试验机

一、产品名称：

TMS-04型水泥胶砂耐磨试验机

二、用途：

主要用于水泥胶砂耐磨性试验，也可用于混凝土、石料等建材的耐磨性试验。

三、主要技术参数：

1、负荷范围(KN) 0.20—0.402、
负荷分级(KN) 0.103、
示值相对误差**允许值 ****1.0%4、
水平转盘转速(r/min) 17.5****0.55、
主轴与转盘的速比 35:16、
主轴与转盘的偏心距(mm) 40****0.207、
主轴与转盘的垂直度误差**允许值(mm) 0.50/10008、
主轴升降行程(mm) >809、
磨头工作件硬度 ≥HRC6010、
噪音声压级(dB) 不超过9011、
适用试样规格(长×宽×高)(mm) 150×150×(30-75)12、
电动机总功率(kW) 主电机1.1 控制电机0.1213、
外形尺寸(mm)(长×宽×高) 主机720×420×95014、电控箱540×490×1100

四、特点:

自动控制数字显示，转数误差小于1/4转。变换负荷方便，装有吸尘机构和自动停车报警装置。精度高，质量精良，可靠性好。

五、操作方法:　　

(1)、开机前先检查各传动部件是否转动灵活，有无卡阻现象，机座内应加润滑油。　　
(2)、将试件（试件的成型养护按JC/T961-2005（或原JC/T 421-91） 第6条所规定的方法或所进行试验的指定规范要求进行）刮平面朝下，放至耐磨机水平转盘上，作好定位标记，并用夹具轻轻固紧。　
(3)、将压头负荷设定为20ON（不加砝码），电器控制箱上转数设定为30 转，并将吸尘装置调整至试件上方，然后开机预磨（预磨是为改善试件与磨头的接触情况，去掉表层净浆，预磨转数可就试件强度及表面平整度改变）。　　
(4)、磨毕，取下试件，扫净粉粒，用天平秤称量，该量作为试件原始质量g1，**水平转盘上残留颗粒及粉尘。　　
(5)、将预磨过的试件再次放回水平转盘上原安装位置放平，固紧。按试验要求决定压头负荷，再开机磨40 转，取下试件，扫除粉尘，称重g2。　　
(6)、计算磨损量，**至0.01kg/m2
