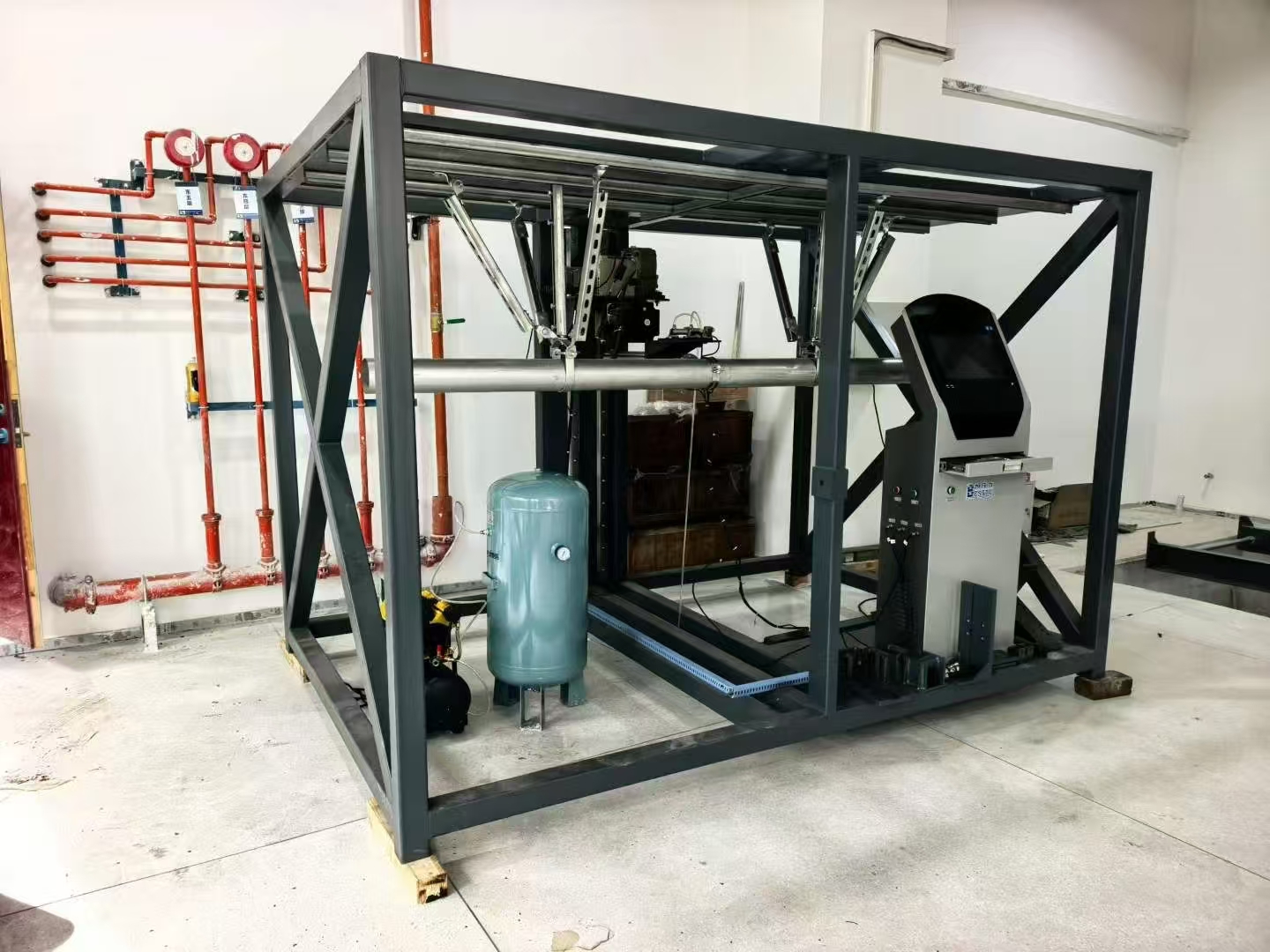

抗震支吊架循环加载试验机是针对抗震支吊架在动态循环载荷作用下的力学性能、结构稳定性及疲劳寿命进行专项测试的精密设备。它通过模拟地震、设备振动等实际工况中的周期性载荷，评估支吊架在长期循环受力下的可靠性，是建筑机电工程抗震领域产品质量检测、研发优化的核心设备。
核心功能
循环载荷性能测试：对支吊架施加周期性动态载荷（如正弦波、三角波等），模拟地震或长期振动环境，检测其在循环受力下的变形、刚度变化及承载能力。
疲劳寿命评估：通过设定固定频率和载荷幅值的循环加载，记录支吊架出现裂纹、连接松动、断裂等失效现象前的循环次数，评估其疲劳寿命。
结构稳定性验证：测试支吊架在循环载荷作用下的整体结构稳定性，包括连接件（如螺栓、抗震节点）的抗松动能力、杆件的抗屈曲性能等。
动态参数采集：实时采集加载过程中的载荷值、位移量、应变变化等数据，分析支吊架的动态响应特性。
主要技术参数
加载力值：0-40kN
加载频率：0.1Hz
传感器容量：50kN
传感器分辨率：2N
疲劳试验正弦波幅值：20.4kg
疲劳试验正弦波频率：3Hz
可测支吊架垂直方向长度：500mm-1000mm
试件安装数量：根据加载力**对称左右各一
电源：1.5kW，220V
结构组成
加载系统：核心为伺服作动器（液压或电动驱动），负责输出动态循环载荷，通过力传感器实时反馈载荷大小，确保加载精度。
控制系统：由计算机、PLC 控制器及专用测试软件组成，可设定加载参数（载荷、频率、循环次数等），并实时监控测试过程。
夹具与工作台：专用夹具用于固定支吊架试件，确保安装方式与实际工程工况一致；T 型工作台提供稳定支撑，尺寸可定制（如 2500×1600mm）。
测量系统：包括力传感器、位移传感器、应变片等，实时采集载荷、位移、应变数据，传输至控制系统进行处理。
**防护系统：配备防护罩、紧急停止按钮及软件报警功能，保障测试过程**。
工作原理
试件安装：将抗震支吊架通过夹具固定在工作台上，根据测试需求调整安装角度（如纵向、横向抗震方向），模拟实际受力工况。
参数设定：在控制软件中输入测试标准要求的载荷幅值、频率、循环次数、控制模式及波形类型。
循环加载：加载系统在控制系统指令下，通过作动器对试件施加周期性动态载荷，模拟地震或设备振动的受力环境。
数据采集与监控：测量系统实时采集载荷、位移、应变数据，软件生成动态曲线并监控试件状态，若出现异常（如载荷骤降、位移超限）自动报警。
测试终止与数据输出：达到预设循环次数或试件失效时，设备自动停机，软件生成测试报告，记录**载荷、变形量、疲劳寿命等关键数据。
适用标准
国家标准：GB 50981-2014《建筑机电工程抗震设计规范》、GB/T 29738-2013《建筑用抗震支吊架通用技术条件》。
行业标准：CECS 420:2015《建筑机电设备抗震支吊架技术规程》。
****：参考 ISO 13709《结构支座》、ASTM 相关振动与疲劳测试标准。
