HJW-30、60单卧轴混凝土搅拌机

  • 产品简介:适用于建筑科研、建筑公司及混凝土构件单位实验室,可搅拌普通混凝土和轻质混凝土,也可用到其他行业实验室对不同物料进行搅拌。具有操作方便,搅拌效率高,残余量小,清洗方便,是较为理想的实验室用于混凝土搅拌的设备。 一、混凝土单卧轴搅拌机工作原理
  • 咨询热线:13303377029
  • 产品详情

一、产品简介:

适用于建筑科研、建筑公司及混凝土构件单位实验室,可搅拌普通混凝土和轻质混凝土,也可用到其他行业实验室对不同物料进行搅拌。具有操作方便,搅拌效率高,残余量小,清洗方便,是较为理想的实验室用于混凝土搅拌的设备

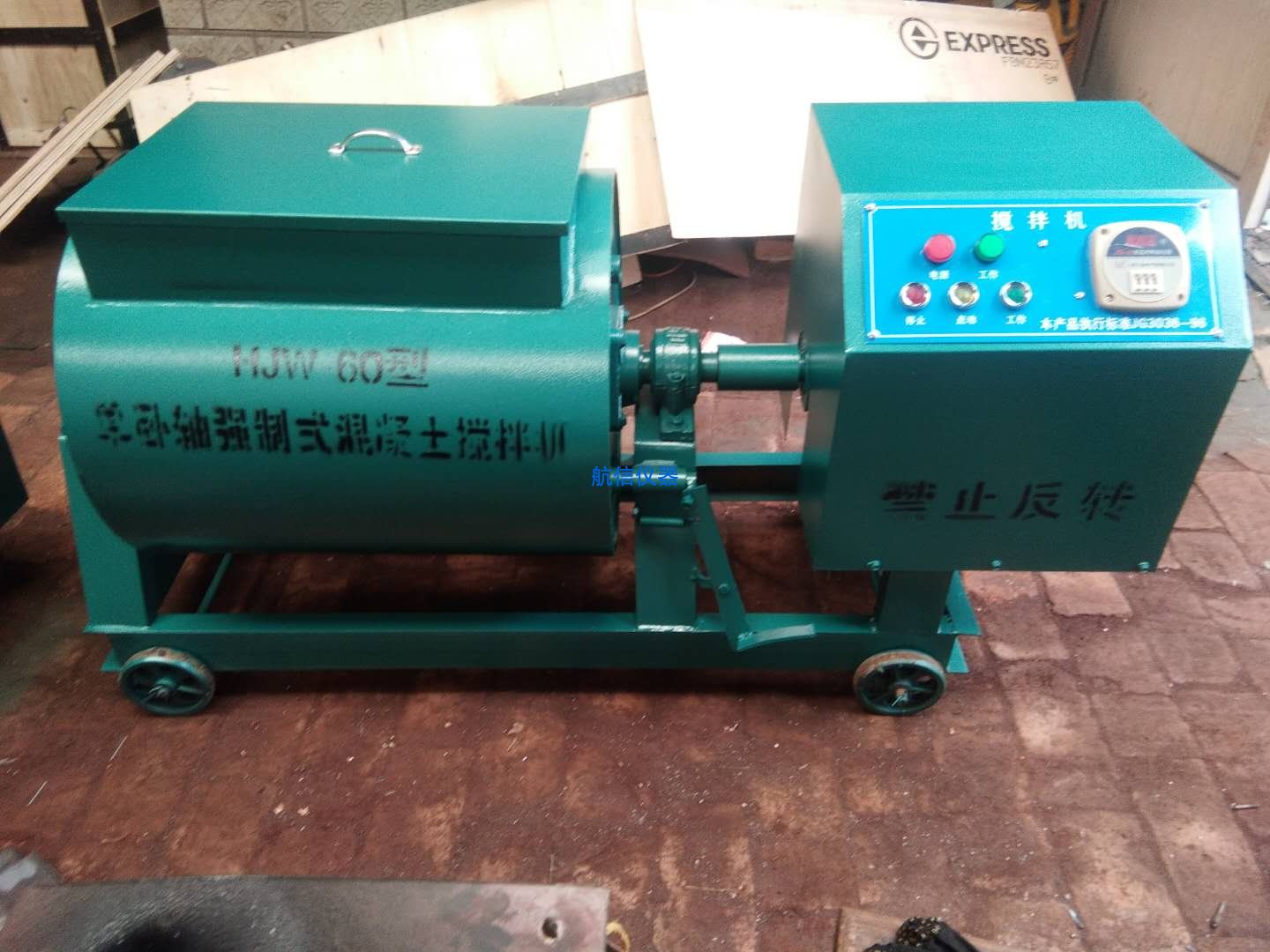

单卧轴混凝土搅拌机

二、工作原理:

单卧轴混凝土搅拌机减速电机通过联轴器使搅拌轴没一定方向旋转,由搅拌轴上的正反两铲片搅拌物料,由于螺旋升角的作用,铲片工作是使筒内的物料由一侧推向另一侧,又由另一侧推向原处的循环动作,使物料得到充分的搅拌,从而获得较理想的搅拌效果。卸料时须停机,打开锁定钮,实现搅拌物排出筒外

三、技术参数:

          进料容量:48L

          出料容量: 60型:60-65L

          搅拌时间:≤45S

          搅拌轴转速:48转/分

          电机功率:1.5/3kw

          电源电压:380V

          外形尺寸:1520x530x1060mm

          毛重:60KG

四、搅拌机结构:

单卧轴混凝土搅拌机由机架、搅拌装置、传动系统、电气控制系统组成。

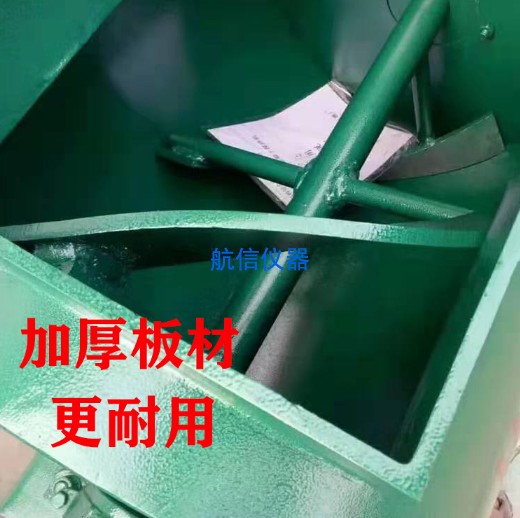

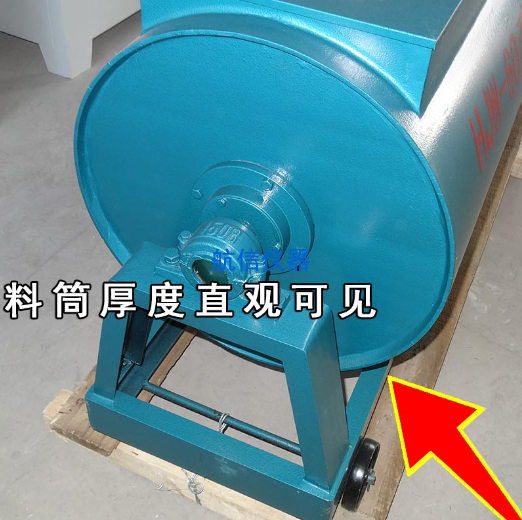

机架是整个设备的支撑部分,由槽钢焊接组成。搅拌装置邮搅拌筒、搅拌轴、搅拌铲组成,搅拌铲固定在搅拌臂上,与搅拌臂组成一体,形成两组螺旋方向上反、导程及螺旋升角相同的螺旋带状搅拌铲。搅拌铲与搅拌筒内壁的间隙可微量调整。转动机构是由减速电机和联轴器组成,箭体限位装置由锁定销及定位孔所组成。电器控制系统具有启动、点动、停止、定时的功能。

五、操作程序:

机器拆箱后检查减速电机,料筒、轴承座等在运输中有无损坏,坚固件有无松动,若松动应拧紧,支撑地基为平整的混凝土地面,搅拌机搬运时应用绳锁系在支架上,不可套系在搅拌轴上,单卧轴搅拌机底座下面安装有脚轮,可任意移动.

  1. 启动前首先检查旋转部分与料筒是否有刮碰现象,如有刮碰现象应及时调整。
  2. 清理料筒内的杂物。
  3. 启动前应将筒体限位,方能启动。
  4. 搅拌轴旋转方向应筒体断面标记所示。
  5. 装放的物料必须清除金属及其他杂物。
  6. 根据搅拌时间调整搅拌器的定时,注意必须在断电情况下调整。
  7. 按动起按钮,主轴便电动搅拌铲运转。
  8. 达到调定时间后自动停车。
  9. 卸料时应先停机,打开锁定销,搬动手柄使料筒旋转到一定位置,再便锁紧销定位旋转主轴,使拌合料排出筒外。
  10. 拌合料排净后手动筒体复位,将搅拌筒锁定销定位。
  11. 清洗筒内可将水倒入筒内使主轴旋转进行冲洗,也可用干砂清洗
