路面构造深度测定仪

路面构造深度测定仪

产品名称：

路面构造深度测定仪

二、主要用途：

用于测得路面宏观粗糙度。

三、技术参数：

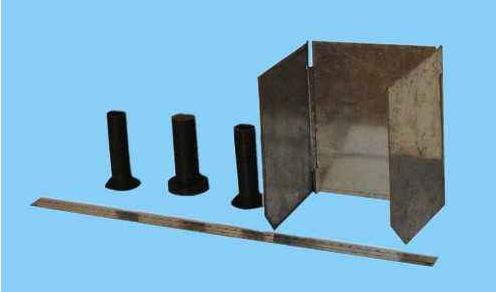

★主要构造：量筒、推平板、钢直尺
PS-1型路面结构深度检测仪的用途及应用范围
该方法适用于沥青路面和水泥混凝土路面表面结构深度的测量，以及路面宏观结构的评价。

四、主要测试设备

1、人工砂层：由筒体和推板组成。
2.测砂缸：形状和尺寸如图T0961-1所示。一端封闭，容积25mL+0.15mL，通过称量测沙缸内的水质，即可确定容积V，并可调整其高度，使其容积符合规定。采用专用刮板尺，可测量缸口刮砂平整度。
3、推板：形状和尺寸如图T0961-2所示。推板应由木材或铝制成，直径为50毫米，底部为1.5毫米厚的橡胶板，其上有圆柱形手柄。
4、刮尺：可代替750 PX钢板尺。
5、砂量：足够干净的均质砂，粒径0.15mm-0.3mm。
6、量规：钢板量规、钢带量规或专用结构深度计，用直径代替结构深度作为刻度单位。
其他2.4种：沙箱（小铲）、扫帚或刷子、挡风玻璃等。

五、试验准备

1备砂量：取净细砂，干燥，筛分，取0.15mm-0.3mm砂，放入适当容器备用。测量沙子只能在道路上使用一次，不应重复使用。
2根据随机抽样方法，确定试验点的截面位置。测量点应该在车道的轨道上，并且离路面边缘不应小于1米。
五、试验程序
1使用扫帚或刷子清洁靠近测量点的道路。面积不小于750 px×750 px。
2砂子用小铲子装载，并在沿着筒壁的矢量砂筒中填充砂子。在便携式砂桶上，轻敲硬路面三次，使砂子紧凑，再用钢尺刮一次砂面。
3将沙倒在地上，使用底部有橡胶片的推板，重复从内向外的旋转铺展运动，稍加努力，尽可能小心地将沙向外铺展，使沙子填入粗糙路面的空隙中，铺设t沙尽可能圆，表面上不留浮沙。注意不要使用太多的力或在向外伸展时用力向外推。
4用钢板尺测量圆的两个垂直方向的直径，取平均值**到5mm。
5根据上述方法，同一地点平行测量不少于三次。三个测量点均位于轮轨带上，测量点之间的距离为3～5m，同一位置应由同一实验者确定。测量的位置由中间测量点的位置指示。
