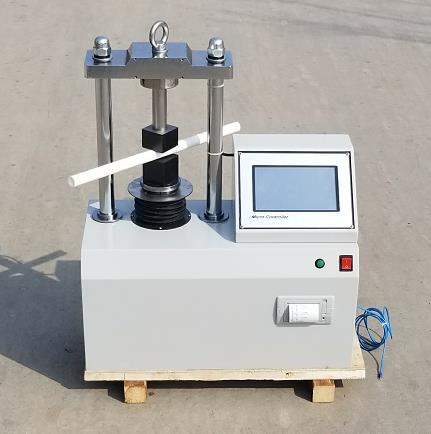

电工套管压力试验机适用于各种塑料管和塑料波纹管的压力测试。在试样上放置方钢块并施加杠杆和重量缓慢增加的力后，用大量米测量试样外径的变化，并对试样的力学性能进行检验。
一、简介：
电套管压力试验机适用于各种塑料管和塑料波纹管的压力测试，在试样上放置方钢块并施加杠杆和重量缓慢增大的力后，用大量米测量试样外径的变化，并对试样的力学性能进行了校核，满足GB/T14823.2"电气安装管道-刚性绝缘材料平板指南"、JG/T3050"建筑用电气绝缘管道和配件的特殊要求"和ZBG 33008"波纹塑料线管"的要求。
与其他拉伸压力试验机相比，该试验机具有恒压、外径测量准确、操作方便、直观可靠等特点，因此应用越来越广泛。
二、术参数：
1、**试验力： 5000N
2、测量精度范围： 500～5000N
3、示值相对误差： ≦****1%
4、应力速率范围： 30N/s-100N/s
5、应力速率相对误差： ≦****2%
6、上下压板间距离： 185mm
7、承压板直径： ∮80 mm
8、丝杆**行程： 50mm
9、丝杆直径： ∮32 mm
10、**静转距： 1.8N•m
11、夹具 50*50
12、外型尺寸： 224mm×524mm×685mm
13、净重： 45㎏
三、结构与原理
1.结构：试验机由步进电机、减速机、滚珠丝杠、主机、传感器、嵌入式平板电脑和控制主板组成。用两根立柱将上梁与试验台连接，滚珠丝杠机构置于试验台上，构成试验机的主机架。步进电机和减速机与滚珠丝杠连接，带动滚珠丝杠上下运动。控制工作稳定，噪音低。使用嵌入式平板电脑时，嵌入式平板电脑盒安装在立柱右侧
2.工作原理：
机械加载原理：嵌入式平板电脑向步进电机驱动器发送控制命令，驱动步进电机旋转，步进电机驱动减速器，然后带动滚珠丝杠上下
自动加载原理：在主机架横梁下配置一个负载传感器。嵌入式平板电脑通过采样电路获取传感器的输出信号，并将其转换为力值信息。根据力值信息反馈给嵌入式平板电脑的控制程序。根据PID算法，给出下一步控制信号，驱动步进电机完成自动加载功能，3、安装试验机：1。试验机应安装在稳定的地基上，环境应清洁干燥，无腐蚀性气体；附近没有强震源。如果放在工作台上，工作台应稳定
3.试验机外壳应良好接地，否则会影响传感器的稳定性，影响压力机的受力精度
4.打开压力机背板，检查内部电气连接器是否松动，接线是否完好。如果发现松动，应及时解决。
