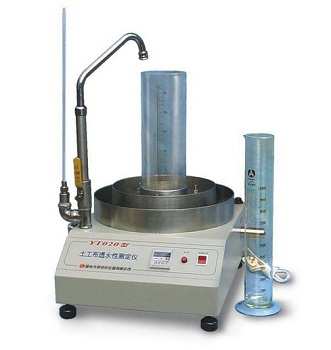

土工布透水性测定仪

一、品名：
土工布透水性测定仪

二、产品型号

YT020

三、简介：

在规定条件下，测定垂直通过单层土工布的水流量。

四、技术参数

1、 ***水头压差：250mmH20(2450Pa)

2、 夹持器内径：50±0.5mm

3、 试样***厚度：20mm

4、 时间计数器：0-99.99s

5、 温度计范围：0-50℃（精度0.1）

6、 量筒：1000ml(精度10ml)

7、 电源：Ac220V±10﹪ 50Hz

8、 仪器外形：400*500*850mm

9、 重量：25Kg

五、仪器结构

仪器由机座、容器、夹持器、控制管路、控制电路等组成。

1.机座前部装有控制板，面板装有[试验开关][时间控制][动力开关]等。可设定试验排出时间的长度。机座下设有4个可调垫脚，调整垫脚以保持仪表水平。机座配有电磁阀、管道和其他部件。

2。夹持器通过三个定位和支撑铜钉放置在[溢流管]中。内容器和外容器连接成一个本体，每个容器都有一个出口和一个管道，上面的夹持器与有机玻璃(水位测量筒)相连。下夹紧装置为开口圆孔压力板，试样通过压螺母按下夹板在夹紧装置中间夹紧。夹持器放置在三个定位支撑螺钉上，[水位计]有一个面向前的刻度，以便于观察。入口阀门的一侧也有一个内衬橡胶的小孔来安装[温度计]。

六、工作条件：

1.仪器应放置在平坦、稳定的工作台上，高度适宜于操作方便。

2.供水压力稳定，水压波动不应过大。

3.环境温度：10≤25℃

电源：AC220V±10%50 Hz接地可靠。

七、操作步骤：

1.夹紧样本：拆卸夹紧装置，松开压缩螺母，将试样平稳地放置在下夹紧装置平面上，按下夹紧装置，然后拧紧夹紧螺母，将夹紧装置放置在三个定位支撑螺钉上，然后将温度计插入小孔中。

2.打开电源，打开电源开关，并在时间控制上设置采集时间值。(仪器时间控制器的设定范围为0≤99秒，根据GB/T 15789-1995标准，设定时间超过10秒)。将进口软管连接到水源。

3.确保[排放口]的阀门处于关闭状态。[入口]连接到稳压水源后，打开[进口调节阀]并将出口喷嘴与[水位测量筒]对齐，将水注入汽缸，直至水位超过[溢流缸]上口水平高度，水头压差为零。

4。当水位稳定时，[溢流缸]开始溢流，[进水调节阀]控制水的流量以获得一定的压差。该规范规定的范围为0≤70 mm<，即[水位]中的水位高度，此时溢流水进入[外桶]并通过[排水沟]排出。用于清洁实验室环境的水可以用橡胶或塑料软管排入下水道。

5。当水头压差稳定30秒时，按下测试开关，时间控制装置开始计时，电磁阀转换出口，此时溢流水通过测试出口流出。流出水箱须收集至10毫升(收集的水量须大于1L，如少于1L，则时间的设定值须酌情增加)；在达到凝结时间后，电磁阀须起作用，而溢流水须此时从[排水]口排出。

6.在执行上述步骤时，读取温度计上的温度值，水温应为10≤25℃(至0.1℃)。

7.重复步骤5-6，得到不同水头压差时的水量，实验中水头压差由高到低。

8.关掉电源开关并拔掉电源。

9.打开阀门[出口]，将仪器中剩余的水清空。

10.根据土工合成材料试验规则对试验数据进行处理，并计算结果。
