土工布垂直渗透仪

  • 产品简介:土工布垂直渗透仪,土工布渗透仪,渗透仪:本仪器用于测定各种类型土工布的透水性能,其性能符合GJTG E50-2006《土工合成材料试验规程》标准中对仪器的要求。
  • 咨询热线:13303377029
  • 产品详情

一、品名:

土工布垂直渗透仪

二、概述:

本仪器用于测定各种类型土工布的透水性能,其性能符合GJTG E50-2006《土工合成材料试验规程》标准中对仪器的要求。

三、原理:

在规定条件下,测定垂直通过单层土工布的水流量。

四、主要技术参数

   1、最大水头压差:250mm
   2、夹持器内径:Φ50±0.5mm
   3、试样最大厚度:20mm
   4、时间计数器:0~99.99s
   5、温度计范围:0~50℃(精度0.1℃)
   6、量筒:1000ml(精度10ml)
   7、电源:Ac220V±10%     50Hz

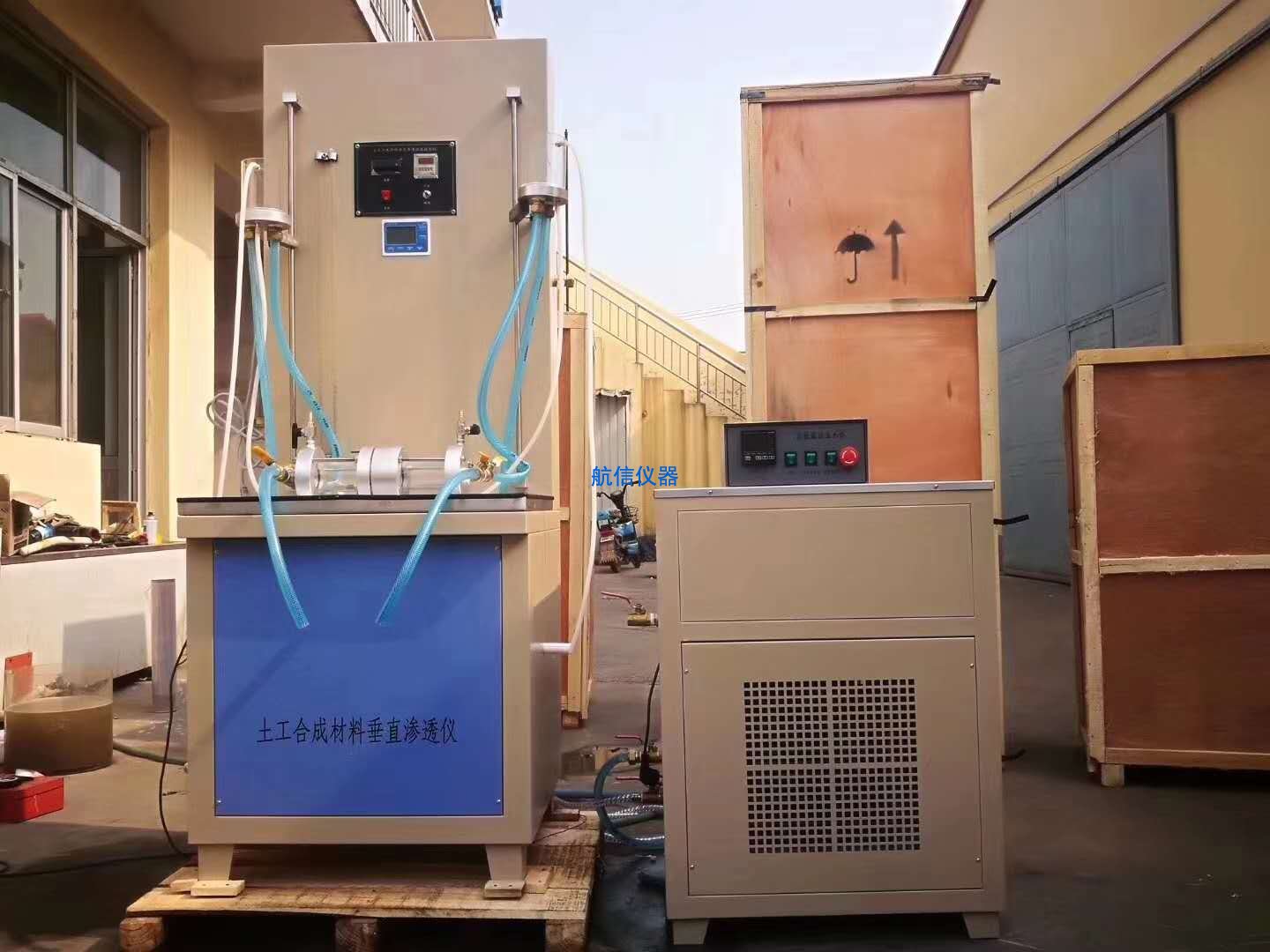

土工布垂直渗透仪
五、产品特点:

1、恒水头渗透仪:渗透仪直径小,直径50 mm,可使试样和夹持壁密封良好,无渗漏。仪器可设置的大水头差不应小于70 mm,设有溢流水位调节装置,使试件两侧的水头在试验期间保持恒定,并能达到250 mm的恒定水头。测量系统的管道应避免直径的变化,以减少水头损失。有一个测量水头高度的装置,精确到0。2毫米

2、供水系统:试验前必须采用萃取法或煮沸法,水中溶解氧含量不得超过10 mg/kg。溶解氧含量测定应在进水处进行,溶解氧测定仪器应符合有关规定。水温控制在18℃~22℃。

  其他设备:秒表,精确到0.1s;测量缸,精确到10毫升;温度计,精确到0.2℃。

3.样品准备和抽样:

根据本操作说明书的规定取样。样品数量和大小:样品数量不少于5件,其尺寸应适合于测试仪器。

样品要求:样品应干净、无污垢、无明显损伤或褶皱,不得折叠,应放置在不加任何载荷的平坦地方。



六、试验步骤

1.将样品放入含润湿剂的水中,浸泡至少12小时,直至饱和,并驱走气泡。用0.1%V/V的烷基苯磺酸钠作润湿剂。

2、当饱和样品装入渗透仪的装载机时,应防止空气在安装过程中进入样品,水下样品应在此条件下加载,以免所有接触点泄漏。

3.将水注入渗透仪,直到样品两侧水头差达到50毫米为止。如果样品两侧的水头在5分钟内不平衡,请关闭供水,查明是否有未排除的清洁空气,再排放,并在试验报告中注明。

4。调节水流,使水头差达到70 mm±5mm,准确到1mm。在水头稳定至少30小时后,在规定的时间周期内,通过本仪器收集的透水量由投药杯收集,体积精确到10 mL,时间精确到s。所收集的渗透水量至少为1000 mL,时间至少为30s。如果使用该流量计,则在测量水头差70 mm时,该流量计至少应能够测量流量,并应从15秒内连续三次读数的平均数中获得实际流量。

5.对于0.8、0.6、0.4和0.2倍的水头差,重复上述程序,从高流量到低流量结束,并记录相应的渗透水量和时间。如果使用流量计,则采用同样的原理。
