全自动螺栓轴力扭矩检测仪参数实拍图片分享

文章出处:河北航信仪器制造有限公司 人气:183发表时间:2020-08-26 14:52

一、产品简介:

1、高强度螺栓轴向扭矩(扭矩)测试仪,是针对大型六角螺栓、扭转剪切螺栓、高强度结构螺栓对扭矩、*大扭矩、预张力、轴力、扭矩系数等参数的测试,由加载系统、传动系统、螺栓夹具部件、FT数字数据采集系统、液晶显示器等组成。

2、液晶显示器,YINO全数字数据采集与控制系统,电机减速器驱动,双向扭转传感器和轴向传感器检测扭矩和轴向力,具有负载均匀、性能稳定、质量可靠、无冲击和精确的数据采集和控制等特点。

3、高强度螺栓连接副(M16、M20、M22、M24、M27、M30)的轴向力、扭矩和扭矩系数可被检测、显示和打印。当轴向力达到标准值时,探测器发出嗡嗡声并记录测试数据。同时,检测器根据检测到的轴向力和扭矩自动计算并自动显示扭矩系数。当一组试验完成后,探测器自动计算N个试件的平均轴向力、平均扭矩、平均扭矩系数、标准差和变异系数,输入高强度螺栓的试验次数、型号、等级和规格等。控制系统可以随时更新和存储数据周期,并进行读取和打印。


4.可测量高强度螺栓的预紧力、扭转破断力、屈服轴力、扭矩、屈服扭矩、大扭矩、扭转角、扭矩/轴力-扭转角、扭矩/轴力-扭转角、扭矩/轴向力-时间试验曲线。

5。该机采用卧式着陆结构、计算机软件自动控制、亿诺精密测试系统、台湾进口交流伺服控制电机和台湾进口交流伺服驱动器、大扭矩减速器、台湾进口精密级高刚度直线导轨、高精度双向扭转传感器和高精度轴向传感器检测扭矩和轴向力。性能稳定可靠,负载均匀,无冲击,数据采集和控制准确,实验数据高,自动化程度高,使用寿命长等。计算机控制的预紧、装卸、复位全过程是质量监督、科研院所、风力发电、电厂、矿山企业、工程机械、高校、电力塔、石油化工、桥梁大坝等行业的理想检测设备。

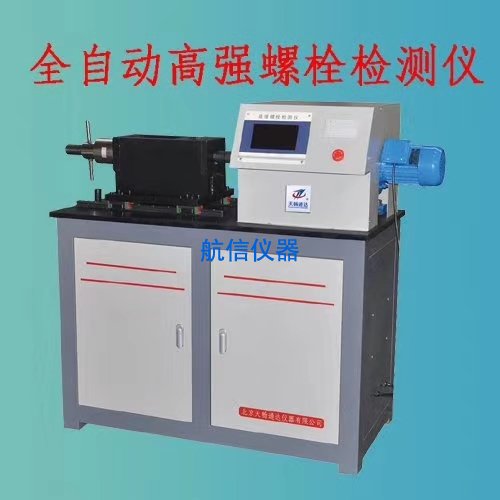

全自动螺栓轴力扭矩检测仪

二、试用标准:


1GB/T 2611-2007"试验机通用技术要求

2GB/T16823.3-2010"螺纹紧固件扭矩试验方法

GB/T1259.2-1988钢结构用高强大六角头螺栓、大六角螺母和垫圈规范


三、产品功能:


1.主机:采用卧式着陆结构,整机采用加厚钢板,保证主机高刚度。交流控制电机、减速器、联轴器、高精度双向扭转传感器、压力负荷传感器、轴向力拉伸装置等在中轴线上,同轴度≤0.2mm,使螺栓扭转过程不产生横向扭矩和轴向力;

主机表面经防腐防锈处理,设备设计寿命长,主机刚度和疲劳强度高,电子控制元件散热条件好,性能稳定,产品高温不会烧毁集成电路。

2.固定装置:

采用优质合金结构钢,严格按照毛坯预处理、加工、正火、精加工、淬火、磨削的要求进行加工和生产,具有加工精度高、尺寸匹配好的特点,满足12.9高强度螺栓的拉伸和扭转要求。

为后续工具提供设计支持;

3.驱动系统:

采用交流控制电机和交流控制驱动器,调速范围宽,负载均匀稳定,控制高,使用寿命长。

4.传输系统:

大扭矩减速器用于传递扭矩,具有较强的抗转矩过载能力和较高的传动效率。

从台湾进口的直线导轨具有扭矩,可调节工作空间,刚度高,精度高,精度等级高。

导轨的防尘自润滑系统更为合理.

微机控制自动高强度螺栓轴向力扭矩检测仪厂家直销。

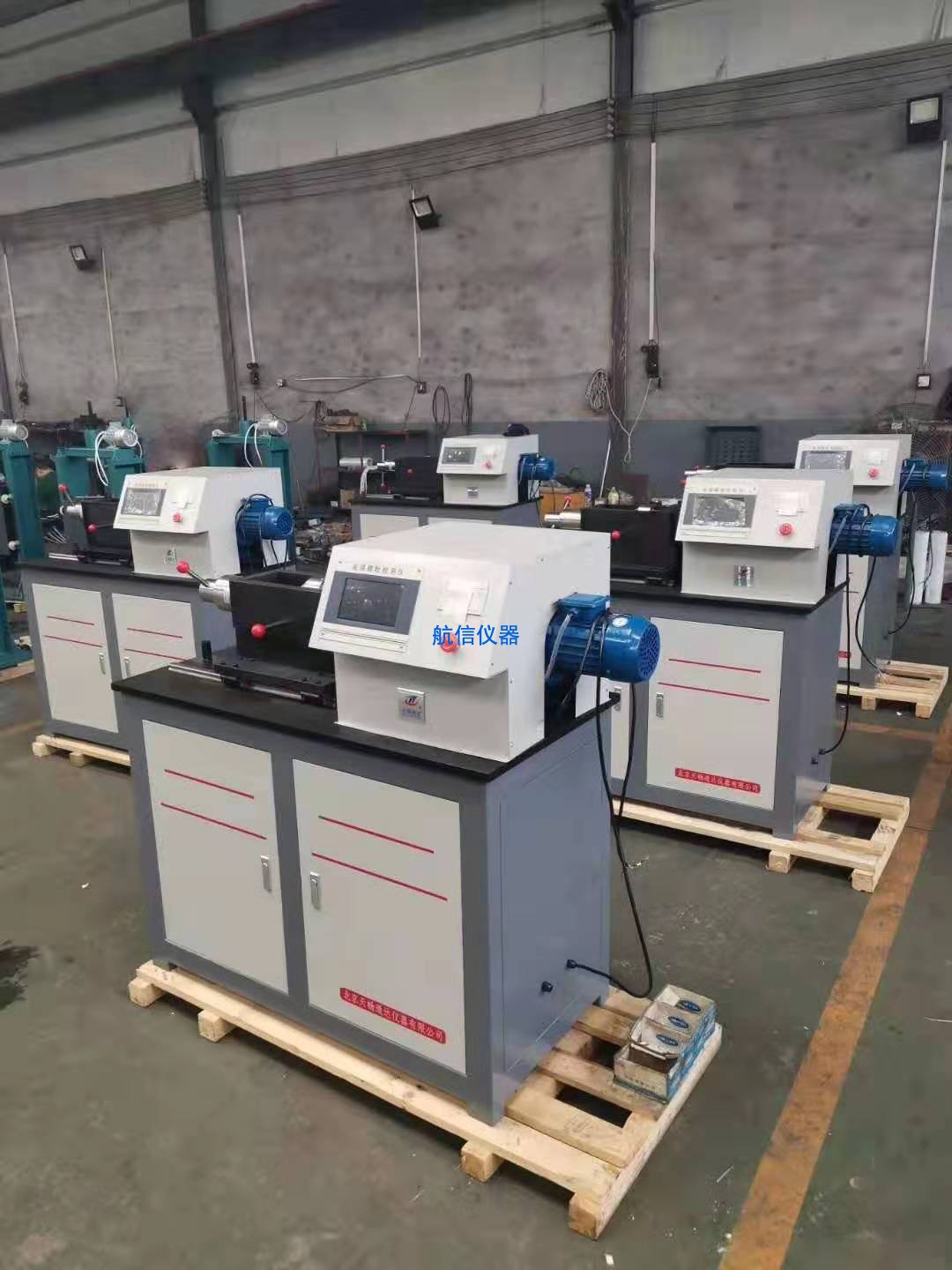

全自动螺栓轴力扭矩检测仪


四、全自动高强螺栓检测仪装箱清单:


名              称

单位

数量

试验主机含控制器

1

轴力传感器500KN(已装在设备上)

1

轴力传感器信号线

1

扭矩传感器2000N.M

1

扭矩传感器信号线

1

重力套筒27(M16),34(M20),36(M22),41(M24),46(M27),50(M30)

各1

螺栓外挡板16,20, 22, 24, 27, 30

各1

螺栓内挡板16,20, 22, 24, 27, 30

各1

防转插板16,20, 22, 24, 27, 30

各1

合格证

1

使用说明书

1

装箱单

1
