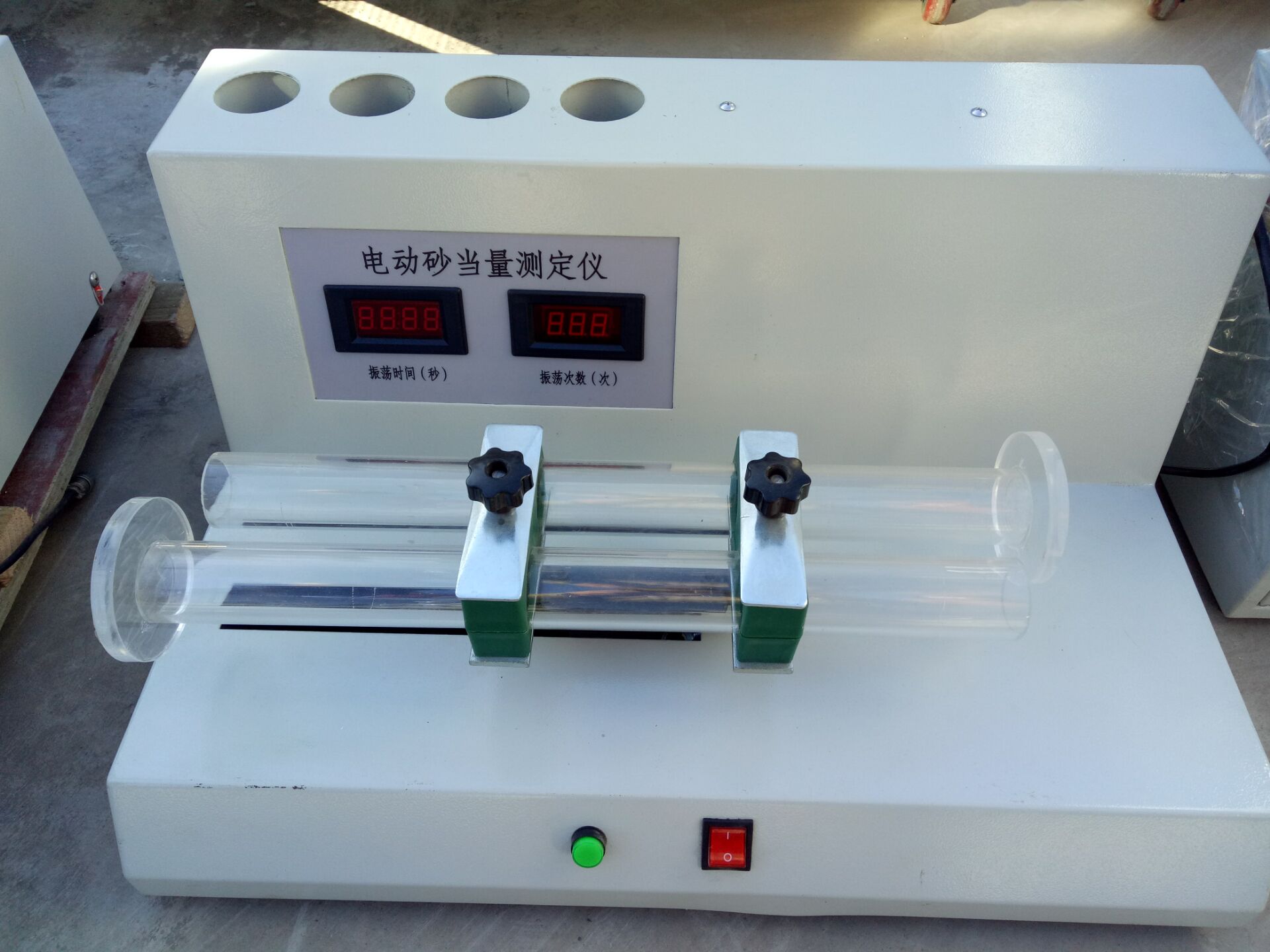

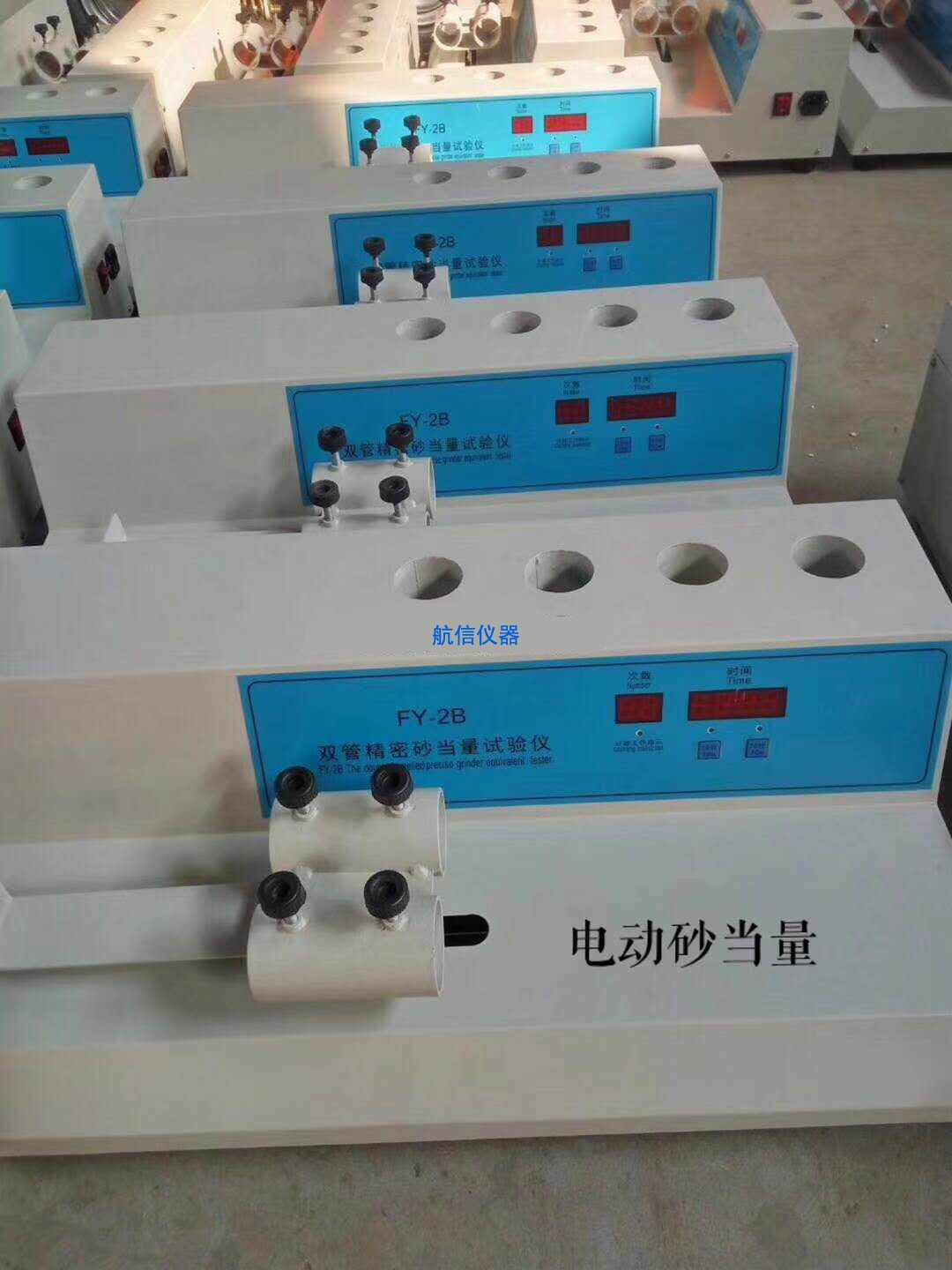

SD-3电动砂当量试验仪

一、产品名称：

SD-3电动砂当量试验仪

二、产品主要规格及技术性能参数

    1、SD-II型自动式砂当量振动器

       额定功率：90W

       总重：45****1kg

       外形尺寸：564×320×360

       试筒振福：20.3****1.cm

       运动周期：180次/min****2次/min

    2、其它专用仪器

        配重活塞：1kg****5g

        塑料试筒：内径32mm****0.25mm      高度：420mm

        冲洗管：外径6mm****0.5mm          内径：4mm****0.2mm

三、高浓度氯化钙溶液的配制

按无水氯化钙（g）：蒸流水体积（ml）＝1：2进行配制。氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。过滤后的高浓度溶液存放备用，该溶液中氯化氯化钙含量为410g/L。

1、浓溶液（IL）的配制

   ⑴用量筒量取材272ml高浓度氯化钙溶液；

   ⑵用天平称取484.8g丙三醇；

   ⑶用天平称取13.6g甲醛；

   ⑷将上述三种试剂转入IL量筒中。转入时要用少量蒸镏水分别对盛过三种试剂的器皿洗涤3次，每次的洗水均放入量筒中，用蒸镏水冲至IL刻度线。

   ⑸将IL配毕的溶液倒入2L的烧杯或量筒中，混合均匀，装入密封容器备用，作为试验用浓溶液。

2、制备冲洗液

取试验用的浓溶液62.5ml****0.5ml，装入5L塑料筒或瓶中，用蒸镏水稀释至

2.5L****0.005L。

四、细集料的砂当量试验方法

1、目的与适用范围

⑴本方法适用于测定细集料中所含粘性土或杂质的含量，以评定集料的洁净程度，用SE表示。

⑵本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料大粒径不得超过4.75mm（圆孔筛5mm）。

2、仪器与试剂

本试验需要下列仪器和设备

⑴圆柱形试筒：透明塑料制内径32****0.025mm，高度420****0.25mm。人试筒底部起到100****0.25mm、380****0.25mm处刻划标记线，配有橡胶塞。

⑵冲洗管：同一根硬管组成，不锈钢或冷锻铜制其外径为6****0.5mm，内径为4****0.2mm，管的下部有一个不锈钢两侧带孔尖头，孔径为1****0.1mm。

⑶塑料桶（5升）：桶口配有插虹吸弯管的橡胶塞。桶底面高出工作台约1.5mm。

⑷虹吸弯管和进气弯管；将其插入桶口橡胶塞。

⑸橡胶管（或塑料管）：长约1.5mm，内径约5mm，与冲洗管、虹吸弯管联在一起吸液用，本有金属夹，以控制冲洗液流量。

⑹配重活塞同杆、底座、套筒、配重组成。杆长430****0.25mm；底座直径25****0.1mm，底面平坦光滑，垂直杆轴，横向有三个螺丝可保持活塞在试筒中间有一点小缝隙。套筒有一个螺丝，能固定活塞下沉的位置，并有一个能靠尺子的深1cm、宽5mm的缺口，用于测量读数。固定在活塞杆顶端的配重，除筒套外总重1kg****5g。

⑺振荡器：使试筒产生横向直线运动。振幅：20.3****1.0cm,运动周期180****2次/min。

⑻天平：称量1kg,感量1g。

⑼烘箱：能使温度控制在105****5℃。

⑽广口漏斗（塑料制）：口的直径100mm左右。

⑾一把长500mm的钢板尺，刻度**到1mm。

⑿一个筛孔4.75mm（圆孔为5mm）和筛底。

⒀一个刮刀和一把勺子。

⒁温度计。

⒂其它：一升量筒、2升烧杯、刷子、盘子、小铝盒等。
