电动脱模器

概述 本产品主要由横梁、立柱、托盘、变速箱、电机、外壳等组成。适用于直径为φ50mm、φ100mm、φ101.6mm、φ150mm、φ152mm,高度为230mm以内的各种试模。它适用于多种土,混合料的圆形试模试件的脱模,其最大载荷可达100KN。一. 脱模器主要参数及规格1. 参数最大脱模长度:230mm额定电压:380v最大载荷:100KN脱模速度:70毫米/分脱模丝杆上升极限距离为39

产品详情


概述

    本产品主要由横梁、立柱、托盘、变速箱、电机、外壳等组成。适用于直径为φ50mm、φ100mm、φ101.6mm、φ150mm、φ152mm,高度为230mm以内的各种试模。它适用于多种土,混合料的圆形试模试件的脱模,其**载荷可达100KN。

一. 脱模器主要参数及规格

1. 参数

**脱模长度:230mm

额定电压:380v

**载荷:100KN

脱模速度:70毫米/分

脱模丝杆上升极限距离为390mm

脱模丝杆下降极限距离为20mm

2. 规格

抗压试模:φ150×230mm(试件尺寸为φ150×150mm)

          φ100×180mm(试件尺寸为φ100×100mm)

重(轻)型击实仪:

     φ152×170mm(试件体积为2117cm3)

φ100×127mm(试件体积为997 cm3)

马歇尔试模:φ101.6×87mm

二. 脱模器的使用与操作

1. 操作前的准备

①应将脱模器置于坚实的水泥地面上。

②接通380v电源,扳动电机开关,使丝杠上下运动(电

机开关,中间为停止位置,左.右分别为上升,下降)若接通电源后拨到上升位置后丝杠下降,则证明电机为反转,必须调换任意两点火线,否则下限位开关失灵损坏限位开关。注意丝杠运动上极限位置为丝杠顶端与顶板上平面水平位置,丝杠运动下极限为丝杠顶端距离箱体上平面上方20mm位置。

③将试模放在托盘上,抬动托盘另试模内孔与上梁内孔对齐,拧紧托盘螺丝。

2操作过程

 将试模调整好位置后开动电机使"丝杠"上升,即可将试件脱出.反向开动电机使"脱模丝杠"下降到原始位置,机器自动停止,松动托盘螺丝将试模取下。

3维护与保养

 应当经常保持仪器的清洁和整齐,每次使用完毕必须将仪器擦试干净,尤其要保持"丝杠"的清洁,并且每工作8小时向丝杠滴注适量机械油,以保证丝杠工作中的正常润滑.

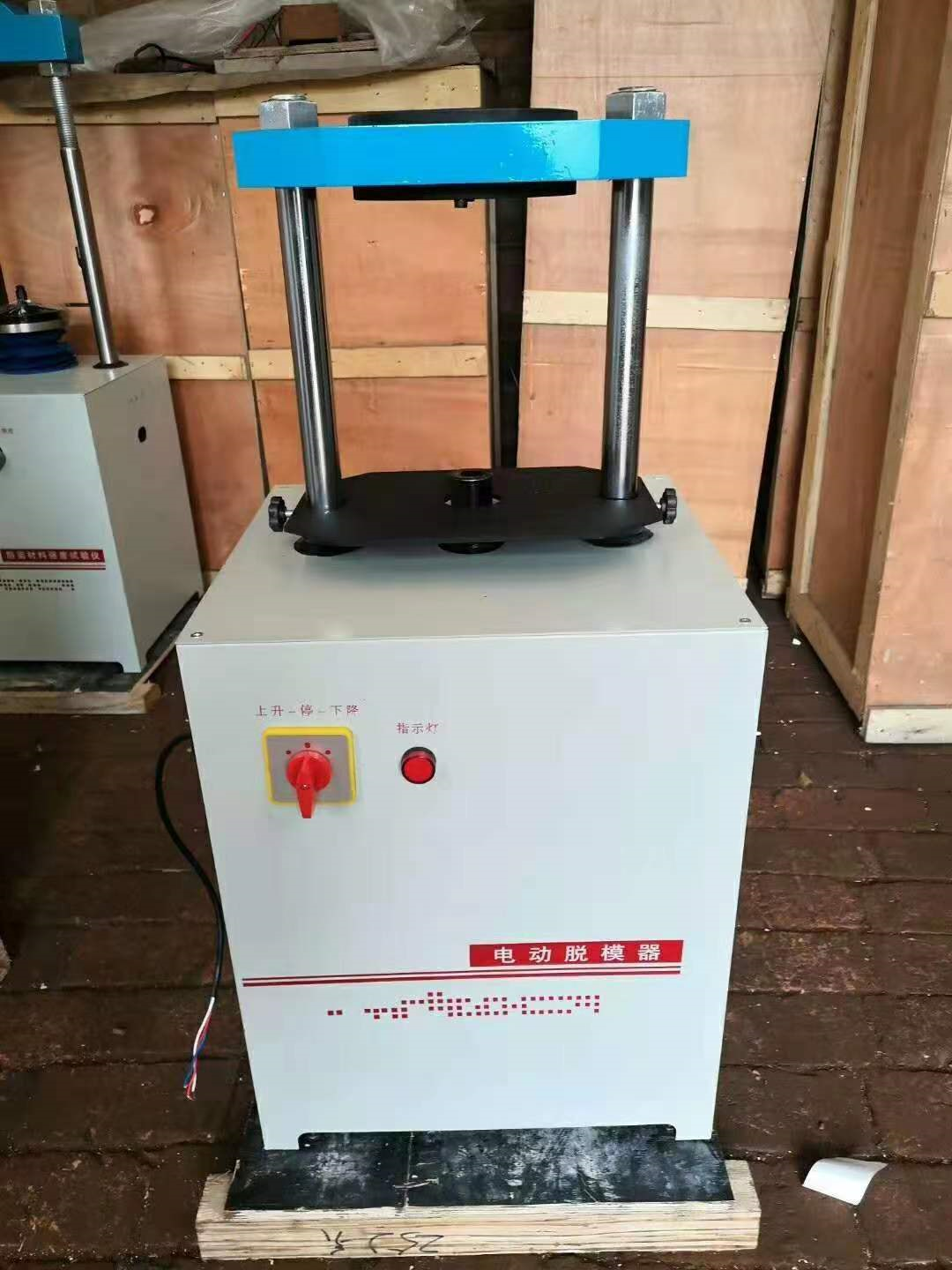

 主机示意图
