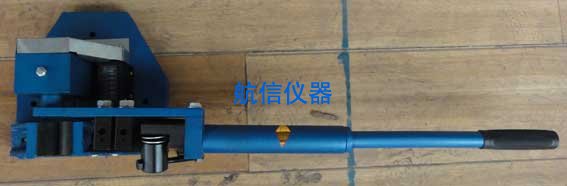

手动钢筋反复弯曲试验机

  • 产品简介:弯曲试验机,手动钢筋反复弯曲试验机,钢筋反复弯曲机,用于检验直径3--8mm的金属材料反复弯曲性能并显示其缺陷。
  • 咨询热线:13303377029
  • 产品详情



一、用途

反复弯曲试验机用于检验直径3--8mm的金属材料反复弯曲性能并显示其缺陷。

 二、主要参数:

本试验机由手柄、夹具、拔杆、上夹头,加长杆,弹簧筒、摇臂,轴承座、底板,等组成。

三、试验机参数

线材直径(mm)   3.0 5.0 6.5--8

片圆弧半径(mm) 10  15  20

距离(mm)   35  50  75

拔杆直径(mm) 3.5与4.5 5.57与9

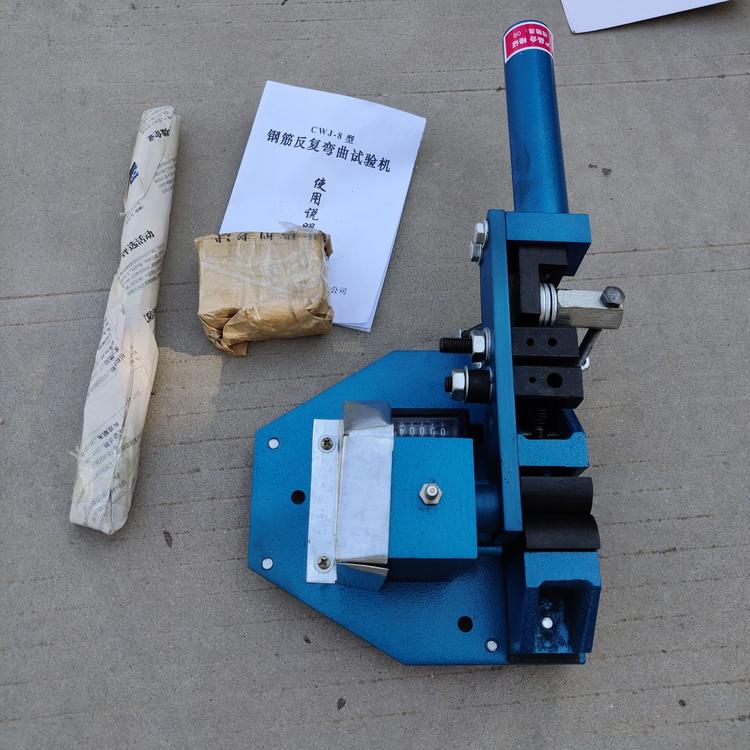

 手动钢筋反复弯曲试验机

四、试验步骤:

1、被检验的金属线材上截取200--250mm的这一段,进行校正,矫直时不得损伤线材表面。

2、安照参数表中线材直径大小选择夹片圆弧半径r,夹片圆弧顶部至拔杆地面的距离b以拔杆底面的距离 b以及拔杆孔φ,每付夹片上部都打印了圆弧半径数字以供选择,距离b是通过摇臂上的单个孔调节拨杆的位置得到的,以下往上依次为35、50、75、拔杆孔φ可根据拔杆周围打印的数字辨别。

3、主拔杆上有相互垂直的四个孔,调整拔杆的方向可得到你所需要的孔位,当使用螺纹一端的孔时,应将轴套套上,使用另一端孔时,则应将轴套取下,以保证线材处于弯曲中心线上。

4、将摇臂处于垂直位置,并以作为试验的起始状态,将试样先穿入上夹头至顶部,转动上夹头手柄把线材上端加紧。

5、用把手上夹头往下按15--25mm后稳住,(粗的线材距离应长些使线材具有15--25公斤左右拉力)转动主夹片手柄将线材下端夹紧,进行弯曲。

6、弯曲试验时,应使用均匀的速度(约1次/秒)

7、弯曲计数是从返回起始位置向右弯曲90度,试样返回至起始位置为第一次,再向左弯曲90度,试样再返回起始位置为第二次,以此类推至试样折断为止,试样折断后的最后一次弯曲不计。

8、长期使用后夹片的圆弧表面若出现压伤之痕迹应更换夹片。

9、油杯及有相对润滑处应经常擦油,保持润滑。
