沥青混合料综合试验系统

  • 产品简介:一、产品简介: 沥青混合料试验系统是一种新型的综合多功能沥青混合料试验机,由主机和控制系统组成,具有双传感器设计和伺服系统。它可以精确地控制任何加载速率。除了对普通沥青混合料进行力学试验外,还可利用各种仪器附件测定各种岩土试件的无侧限抗压强
  • 咨询热线:13303377029
  • 产品详情

一、产品名称:

沥青混合料综合试验系统

二、产品简介:

沥青混合料试验系统是一种新型的综合多功能沥青混合料试验机,由主机和控制系统组成,具有双传感器设计和伺服系统。它可以精确地控制任何加载速率。除了对普通沥青混合料进行力学试验外,还可利用各种仪器附件测定各种岩土试件的无侧限抗压强度。间接抗拉强度(劈裂试验)承载比试验(包括浸膨胀量测定),也可用于测定沥青混合料的热稳定性和抗塑性流动-稳定性和流量值(马歇尔试验),以及许多其他需要竖向荷载的试验。

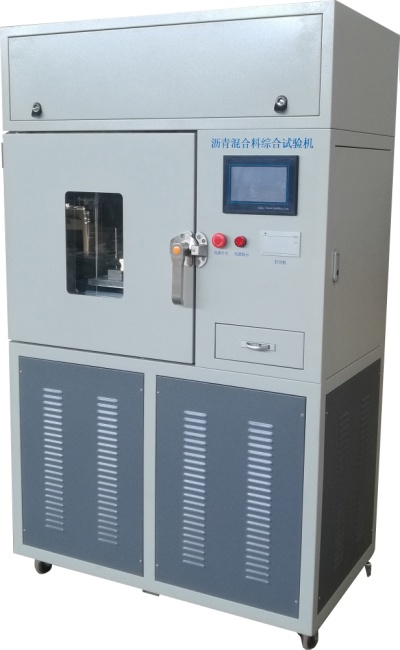

  沥青混合料试验系统

重新设计的集成控制系统采用高速双CPU设计,大屏幕(240×128点阵)液晶显示,模拟数字分离设计,高速采样CPU专门负责数据采集,同时支持双向位移传感器输入,精度高,功能完善,内置实时操作系统,测试软件,可完成多种材料的非常规测试,可连接PC机通讯,具有数据保存、USB主机接口等功能。直接连接USB喷墨打印机等功能。

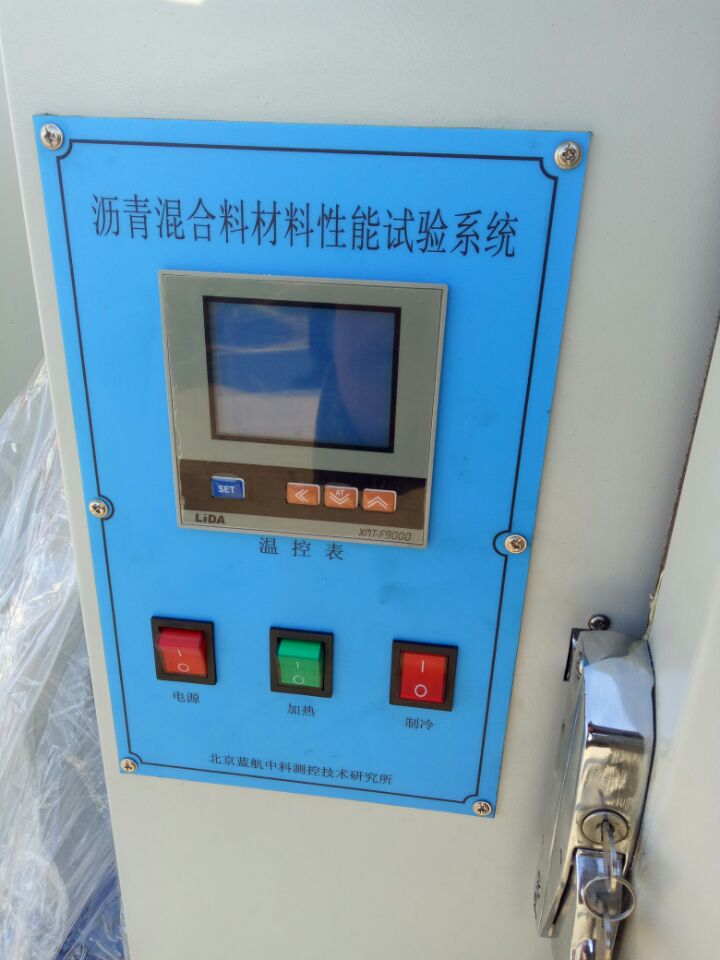

此外,该仪器还有一个恒温箱,可进行测试所需的一些低温测试。仪器自动保持温度恒定,温度波动小于0.5℃。

三、仪器主要规格参数

 机械部分:

  1、仪器最大额定载荷:100KN(30KN可选)

  2、丝杠盘最大移动距离:200mm

  3、电动机规格:220V、1KW、2000r/min 进口伺服电机

  4、机动速度:0.2mm/min-50mm/min可调   1mm,2mm,5mm,10mm,50mm速度直接可选(仅对配备伺服系统的版本有效)。

电控部分:

1、压力传感器量程:压力通道1: 100KN(10T)  压力通道2: 30KN(3T)

2、分辨率:0.01KN

3、压力精度:0.5%

4、位移传感器(双通道)量程:15mm

5、位移传感器分辨率:15mm:0.001mm

6、位移传感器精度:优于0.5%

7、电源输入:三相380V±10%

8、整机功耗(控制系统):30W(Max)

9、辅助加热器功率:2000W

10、压缩机功率:1000W

11、控温精度:0.5℃,分辨率:0.1℃

12、恒温范围:-25℃~70℃

13、外形尺寸: 1216mm×640mm×1750mm

14、环境温度:    ≤30℃。

15、相对湿度:    ≤85%。

16、整机功耗:   4KW。

17、仪器净重:   500kg

18、电源电压:380v  三相四线


四.主要性能:

1.240×128液晶显示器,数字键盘,液晶显示屏,可显示完整的测试数据和实时测试曲线。内置嵌入式实时操作系统,模块化软件设计,菜单操作,操作简单,功能齐全。
2.2分时压力传感器输入通道可以配置不同的范围来完成不同的功能测试。
3.RS 232通讯口,内置通讯协议与本公司同类产品一致,上位机软件不需修改即可与本仪器连接,测试启动停止,测试结果数据和测试过程数据被读取。
4.内置USB主机接口,内置USB接口彩色喷墨打印机驱动程序,可完成测试结果和图形打印输出(选装)。
5.内置微型打印机驱动程序,可连接微型打印机输出测试结果和简单图形(选装)。

6. 内置数据存储功能,可以保存试验参数,试验类型,试验编号,试验结果,试验曲线数据流等共计10组数据,并且可以在液晶屏上直接查看。

7. 压力,位移均可以设置15个停机点,可以检测破碎点,峰值,并可以通过设置,可以将部分功能关闭,通过压力量程选择,记录点设置,暂停功能,破碎点检测等功能组合,可以完成绝大部分材料的试验要求。

8.仪器自动控温,目标温度可以在-25℃~70℃之间任意设定。

9.可以连接PC机,使用《沥青混合料试验系统软件》可以完成实验的操作,计算,报表打印等功能。本仪器可以脱离PC机独立运行,但是对于未安装微型打印机的仪器,则不能打印试验结论,建议连接PC机,使用强大的PC软件来完成实验的操作和数据处理,获得更精准的试验结论和完整的报表数据。

试验功能扩展:
标准版:只能做加载速度为1mm/min和50mm/min的固定速率的其他力学试验,只支持使用控制器进行设置相关参数进行脱机试验。
伺服版:
1、可以通过上位机PC软件完成任意速度设置,可以使用千分表完成劈裂试验泊松比测量。
2、可以对加载,破碎等参数自行设置,可以完成任意力学试验的过程数据记录,曲线显示和输出。
3、可以对曲线原点进行自动修正,自动计算形变曲线的修正直线,并绘制辅助线,计算形变量的原点修正。
4、回弹模量试验(单轴压缩圆柱体法)下,可以自动根据离散点进行最小二乘法拟合曲线,并计算出回弹模量。
5、可以对3-6组(3-6组内自动选择标准差舍弃值)以内试验结果计算标准差,并自动舍弃不符合标准差要求的试验结果。
