稀浆封层负荷轮碾压试验仪

　　一、稀浆封层负荷轮碾压试验仪用途：

　　适用于控制浆体混合料中是否有过量沥青的试验。控制沥青用量上限。仪器满足“jtg052-2011”中“t0755-2011”的试验要求

　　二、乳化沥青负荷轮试验机结构：

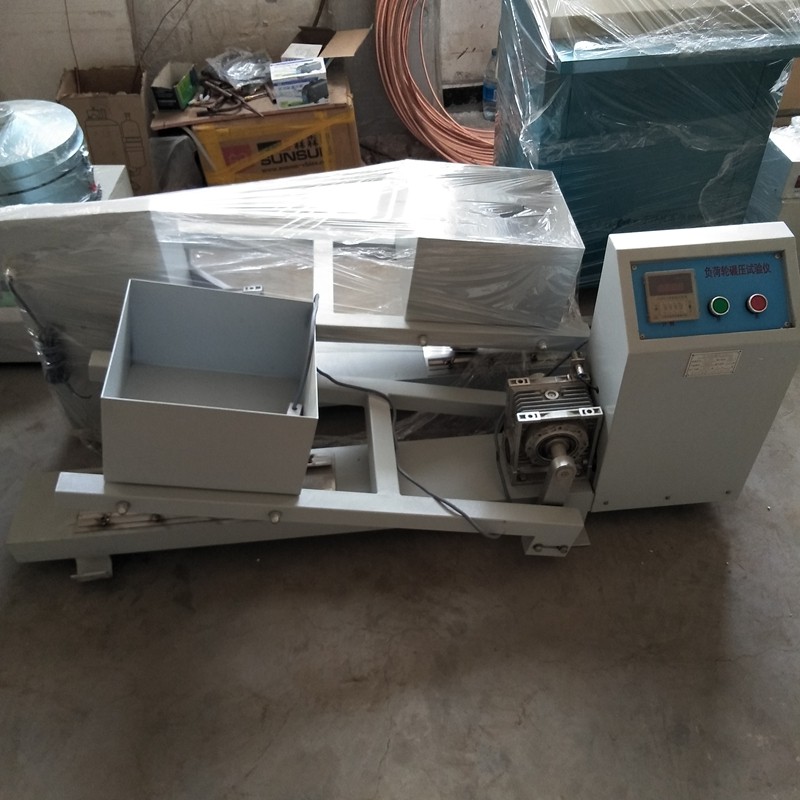

　　仪器主要由电机、齿轮箱、传动曲柄、连接臂、配重箱、，带数显计数器的橡胶脚轮和电气控制器

　　乳化沥青负荷轮试验机技术参数：

　　1。电源电压：380V

　　2。轧制速度：44次/分钟

　　3。电机功率：250W

　　4。负荷轮橡胶硬度：hrc60-hrc70

　　5。试模尺寸：6.4mm(II型水平)12.7mm(III型水平)

　　6。试模内部尺寸：380×50mm

　　7。试模外形尺寸：406×76mm

　　8。钢盖板尺寸：353×三十六×3mm

　　9。砂架内部尺寸：355×38×5mm

　　三、试验准备：

　　1。根据要求的级配比制备粗细骨料和填料，并干燥

　　2。根据试模厚度一般大于矿物材料粒径25%的原则，选择厚度合适的试模

　　3。样品中各成分的配合比应以混合试验

　　4确定的矿物骨料、填料、添加剂、乳化沥青或改性乳化沥青的比例为准。称取500g矿料入搅拌釜，加入填料，拌匀，加水拌匀，再加入乳化沥青或改性乳化沥青拌匀。搅拌时间不超过30s±2S;然后将混合好的混合物倒入测试模具中，并快速刮除。刮削过程应在不重复刮削的情况下完成。整个操作过程应在45秒内完成。成型试件的表面应均匀，否则应丢弃。取出试模，放入60℃烘箱中干燥至恒重，一般不少于16h。取出样品，冷却至室温备用

　　5。控制器使用：

　　将电源插头插入三相四线插座，打开电源开关，数显计数器显示工作状态1000次。如果按“设置”键，计数器将变为工作状态100次。如果你按下“△" 或"▽键，您可以随意更改计数设置值。确定设置值后，按“开始”键“键，主机将工作

　　四、测试步骤：

　　1。调整负载轮测试仪，使负载质量为56.7kg

　　2。将试件正确安装在试件支承板

　　3上。将实验温度保持在25℃±2℃

　　4。放下橡胶轮并将其压在样品

　　5上。将计数器重置为零，并将滚动频率调整为44次/分钟

　　6。启动碾压1000次后(碾压过程中，如果试样上有粘滞或明显的光亮，应撒少量水，防止车轮粘滞试样)，停机、卸载、清洗、干燥至恒重(60℃，不少于16h)，冷却至室温，称取质量(M1)，**至0.1g

　　7。将样品重新安装到仪器的原始位置。将砂架放置在试样上，将其倒入砂架中，并将其平整(或将200 G92℃的热砂倒入砂架中，使其变平，并将钢盖板放在砂架的中部)，然后将橡胶轮放下，开始轧制100次(8)。取下样品，用刷子刷去样品上的浮沙，然后称量质量(M2)，**至0.1g
