双端面磨平机

  • 产品简介:一、产品参数; 1、磨削动力头功率:1.1KW*2台 3000转/分 2、工作台电机功率:0.55KW 1500转/分 3、磨轮直径: 180~200mm 4、可磨标样规格: A、方块:50*50*50~150*150*150mm B、圆柱:50~150mm 5、标准精度: A、平面度:50范围内公差0.05mm B、光洁度
  • 咨询热线:13303377029
  • 产品详情

一、产品参数;

 1、磨削动力头功率:1.1KW*2台 3000转/分
  2、工作台电机功率:0.55KW 1500转/分
  3、磨轮直径: 180~200mm
  4、可磨标样规格:
  A、方块:50*50*50~150*150*150mm
  B、圆柱:50~150mm
  5、标准精度:
  A、平面度:50范围内公差±0.05mm
  B、光洁度(按机械加工粗糙度标准):Ra3.2
  6、自动磨削进给量:0.04~0.12mm可调
  7、冷却装置:接自来水冷却
  8、外形尺寸:长1200*宽1000*高*1200mm
  9、重量:350kg

二、产品简介:

本机是制造各种岩石、矿石、混凝土等非金属固体标准样品进行机械试验的必备设备,可与我厂生产的钻孔原型自动岩石切割机配合使用,可加工高精度的方形或圆柱形试件。该机由机座、工作台、磨头、变速箱传动系统、电控装置等组成,整机操作方便,自动送料,性能稳定。

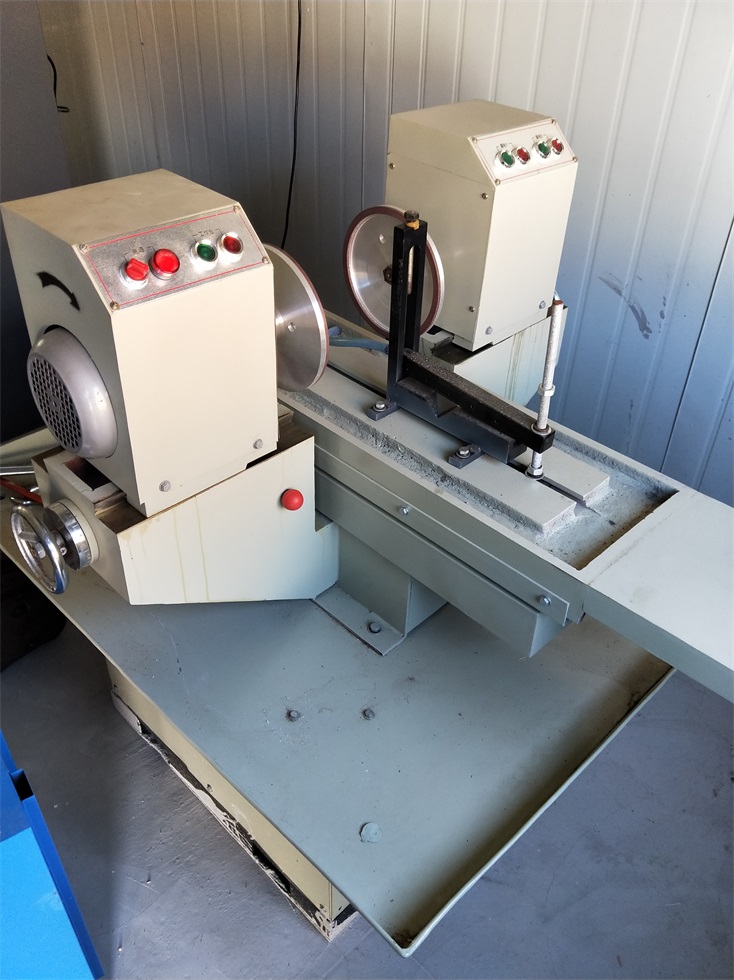

双端面磨平机

三、详细介绍:

1.机械部分:工作台往复部分由电机驱动,输出低速驱动螺杆工作,使螺母倒转,螺母固定在工作台下,以驱动工作台进行往复运动。本机磨头用金刚石砂轮直接安装在两台专用电机主轴上,分别由两台水平工作台前后驱动,可自动驱动,也可手动驱动。

2.电气部分:本机的控制按钮分别安装在两个电源头上,操作方便。由于使用水冷和飞溅严重,本电路控制36V的安全电压,工作时不因水而泄漏。工作台下安装的两冲程开关控制交流接触器,使工作台来回移动。只要按下工作台按钮即可。


四、安装与调试:


在安装和使用设备之前,必须详细了解规格中与安装、调整、操作等有关的事项。

1.机器最好安装在铸造基础上,地面必须平整牢固,机器脚的螺栓必须固定,必须避免机器的工作振动。

2.安装后,应清洗机床防锈涂层的所有部分,擦拭干净,然后在每一个滑动表面和导轨上添加润滑油,然后用手轻轻移动手轮和圆盘,以检查旋转是否正常。

3.连接自来水。

4.检查电路和每个控制元件,熔断器结是否松动,掉线等。

5.设备必须可靠接地,只有正确检查后才能打开电源。

6.按下磨头按钮,立即按停止键,每个磨头应按刻度箭头的方向旋转。绝对不允许按箭头校准的相反方向转动,使磨头的强螺母容易松开,使磨盘松动,设备损坏。

7.按主动力按钮,再按工作台按钮,工作台来回移动,动作灵活流畅。

8.将手动和自动手柄拉到每个磨头的下部,无论它是否灵活,否则必须在滑动部分加润滑油并再拉几次。

9.打开工作台夹具上的水开关,冷却水应喷出,流量应足够。

五、使用方法:


1.把握好样品块,注意两边的对称性,坚持夹具。

2.离开两个磨头,使工作台移动时样品块不会撞到砂轮。

3.安装防护罩并打开水源开关。

4.按主电源按钮。

5.分开按磨头按钮,使磨头按箭头所指示的方向旋转,否则总电源将被调整,不得反推。

6.按下工作台按钮。

7.手动给磨头送料,使手柄自动拉至自动位置,将两个磨头分别进行,将手柄研磨到手动位置后,再进行多次磨削,以保证标准样品的光洁度。

8.磨完后,退出磨头。

六、试验注意事项:

1.每个夹紧试样应清洗夹具和试样表面,否则残余材料将降低试样的磨削精度。

2.任何时候都不能手动送粉,否则会损坏砂轮和设备。

3.自动磨削后,先停止工作台,不要先停止磨头

4.应注意磨削过程中冷却液流量是否足够,过少会加速金刚石砂轮的磨损。

5.金刚石砂轮不得敲门,否则会影响使用寿命,新砂轮必须在使用前用普通刚玉砂轮开启,磨削时才会锋利。
