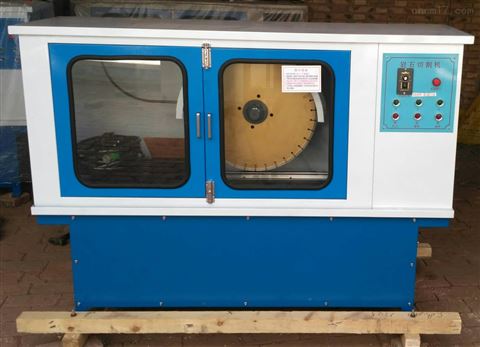

岩石自动切割机双刀全自动岩石锯石机不锈钢新标准双刀岩石芯样切割机

一. 用途与特点

双刀岩石芯样切割机，是沧州恒胜伟业公路仪器有限公司根据公路及地质部实验室作石料试件的要求，参照交通部、地质部和化工部有关资料，第六次研制的新一代非金属切割机床。

该机结构紧凑、全封闭、噪音低，石料切割面平整光洁，同时能一机多用，可以切割混凝土、取芯机芯样，天然石、沥青、耐火材料、大理石、及管材、切割薄片光片，广泛使用于石油、地质、煤炭、冶金、铁路、公路、桥梁等科研部门的制样之用

二 .主要技术参数

1、主轴电机∶三相二级  4KW    380V

2、切刀转速∶1800转／分钟

3、切刀线速度∶ 33-45m／s

4、金刚石切刀∶Φ500X3.8X50mm

5、工件进退电机∶380伏  0.55KW 变频调速

6、Z大切割毛坯尺寸∶厚180mm长450mm

7、外形尺寸∶1700×750×1150mm

8、重量~300Kg

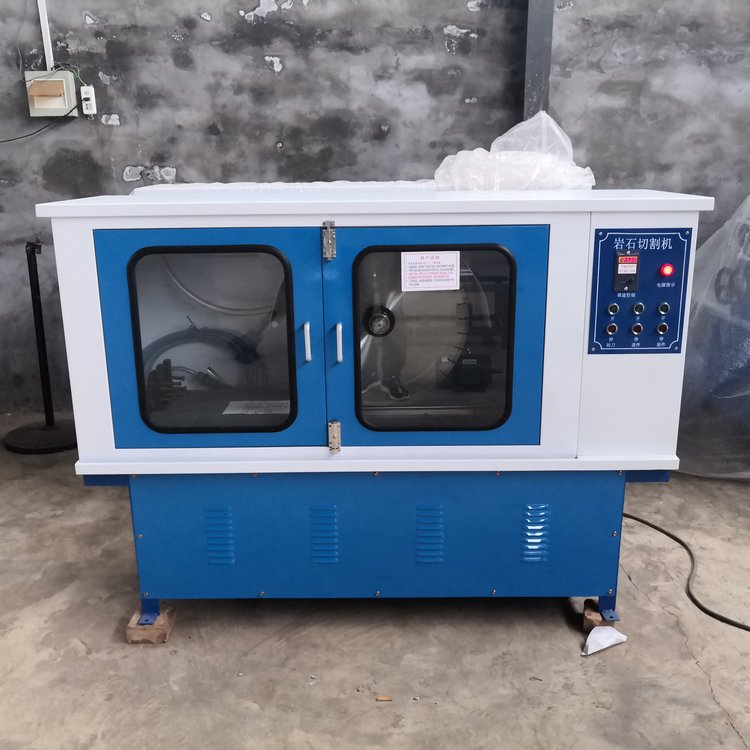

岩石自动切割机双刀全自动岩石锯石机不锈钢新标准双刀岩石芯样切割机

三 工作原理

本机以角钢和槽钢为主焊接机架。由主轴电机、切刀轴、切割片、岩石夹具、工作台、工件进退调速装置及电器控制柜和喷涂外壳组成。

主轴电机安装在机架底部，通过三角带传至切刀轴，使切割片旋转，工件进退电机安装在右下方，通过三角带传至变速箱及工作台进退丝杠，冷却水管接入口安装在左上方，直接把水流到工作室，喷到切割刀片上，通过自来水冷却，电器控制部分，安装在控制柜内，通过电缆连接各电器部分。

本机以切割片旋转，工件运动的工作方式，即切刀轴固定在机架上，切割片固定在切刀轴上旋转，工件夹紧在工作台上，随工作台进退，以达到切割的目的。

四  电器工作原理

电源采用三相四线（注：三火一零），电压380伏，整机共用两台电机，电压分别220伏‘380伏，由控制箱集中控制，进退电机选用三相380伏调速电机，通过变频调速器，对电机实现宽范围变频调速。
