混凝土压力泌水仪

一 本公司生产的优质产品该产品具有测值准确、操作简便、体积小、重量轻、脱模方便等优点,其各项技术指标符合国家GB/T50080-2016标准。主要用于骨料粒径不大于40㎜的混凝土拌合物压力泌水测定。二 主要技术参数: 压力表最大量程60Mpa 缸体内径1250.02㎜缸体活塞直径125㎜缸体内高2000.2mm网筛孔径0.315mm净重40㎏ 混凝土压力泌水仪结构组成:主要由液压

产品详情

一    本公司生产的优质产品该产品具有测值准确、操作简便、体积小、重量轻、脱模方便等优点,其各项技术指标符合国家GB/T50080-2016标准。

主要用于骨料粒径不大于40㎜的混凝土拌合物压力泌水测定。

二   主要技术参数:

压力表**量程60Mpa

缸体内径125±0.02㎜缸体活塞直径125㎜

缸体内高200±0.2mm

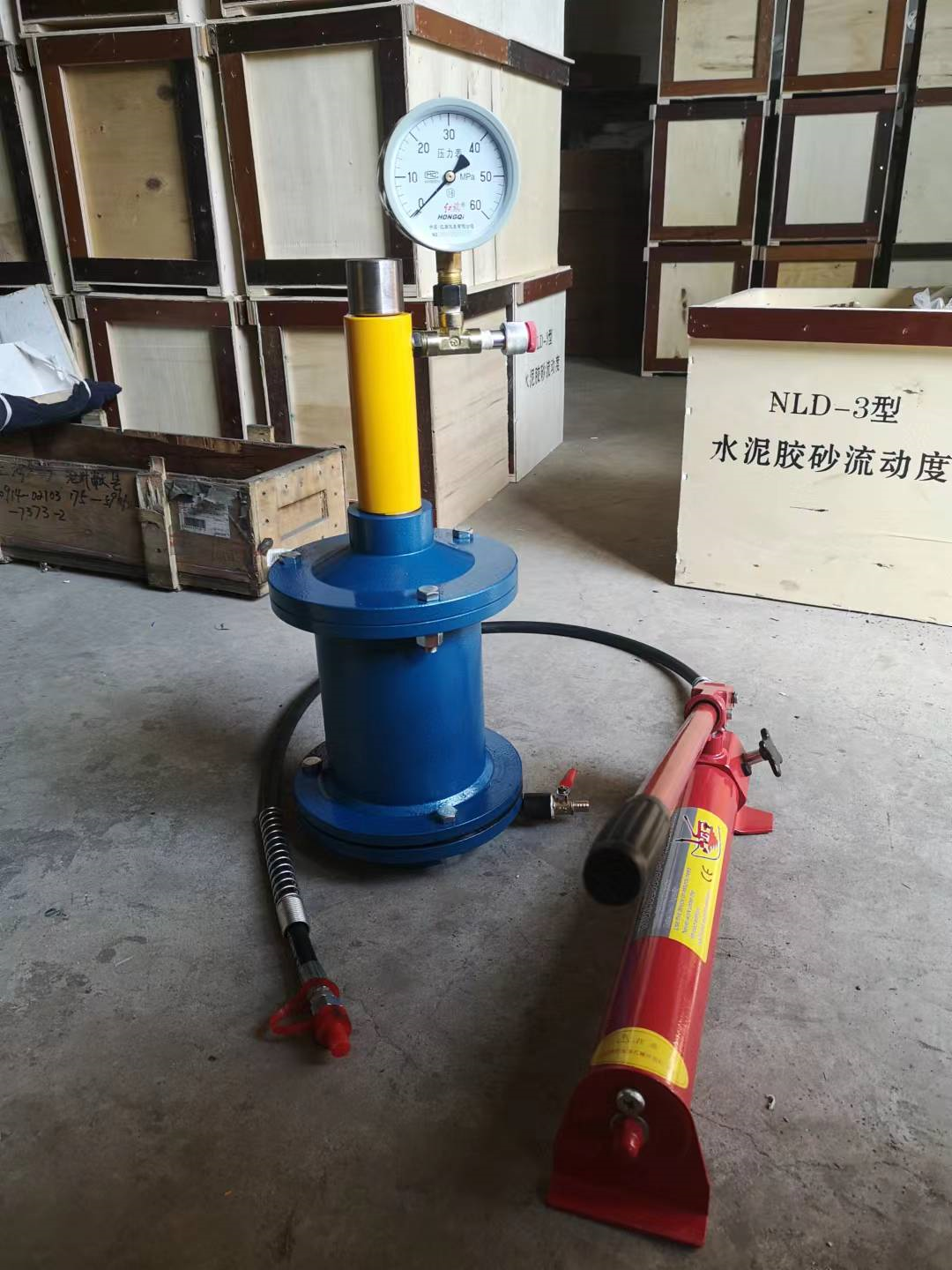

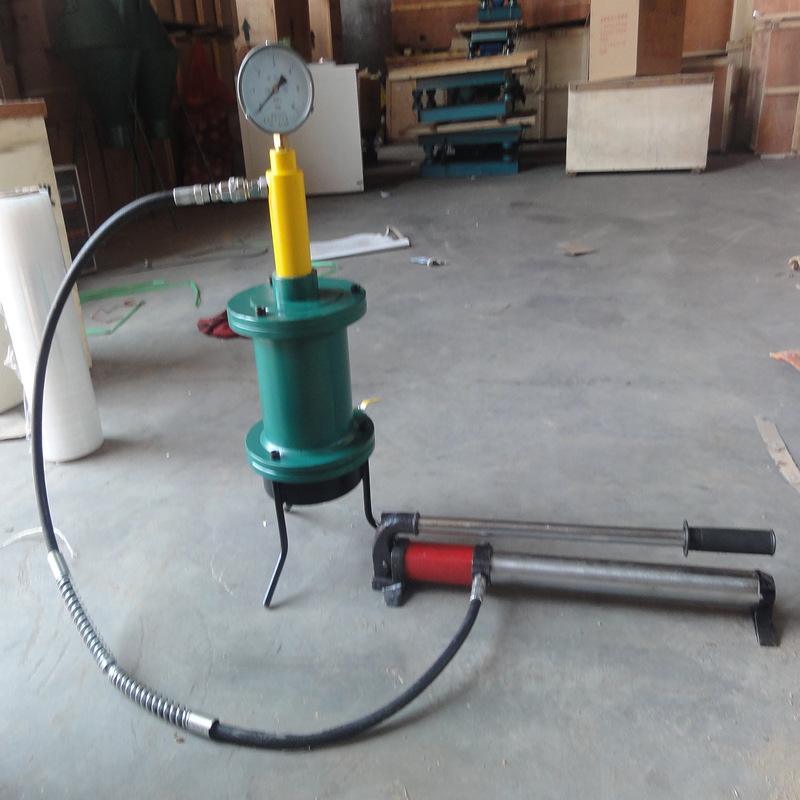

网筛孔径0.315mm净重≈40㎏ 混凝土压力泌水仪结构组成:主要由液压千斤顶、压力表及上盖活塞、试料筒、底座等组成。三   混凝土压力泌水仪使用1、打开混凝土压力泌水仪上盖,将需要测试的砼拌合物装入试料筒内,用捣棒由外围向中心插捣25次,加上活塞,压下活塞至刚接触混凝土表面,盖好上盖扳紧螺母,接好手动泵与千斤顶的快速接头2、接顺时针方向拧紧手动蹦回油阀,扳动手动泵手柄,将油压15s内加至32MPa(油压32mpa混凝土试样压力3.2mpa)。

3、当油压达到32MPa时,2s内打开泌水阀门,并保持恒压,将泌水接入150ml量筒内,同时开始计时,并在10秒和140秒分别读取泌水量V10和V140、作为计算泌水率的基本数据,**至1ml.

4、压力泌水率应按下式计:

                 Bv=

混凝土压力泌水仪(图1)

×100

式中:Bv--压力泌水率(%),**至1%;

      V10---加压至10s时的泌水量(ml);

V140---加压至140s时的泌水量(ml)。


5、取得数据后,按逆时针方向拧松回油阀,使系统卸压,取下上盖和试料筒,将试料筒安放在脱模器(随机附件)上,盖好上盖,拧紧三个螺母。在按顺时针方向拧紧回油阀,给千斤顶加压至砼及活塞自动脱落,拆下上盖和试料筒,拧松回油阀,人工压回千斤顶活塞,一次试验结束。四   混凝土压力泌水仪维护与保养1、每次试验结束后,要将混凝土压力泌水仪用水冲洗并擦干,如长期不用,用将无油漆的零件表面涂油防锈。2、在安装时,试料筒不得倒置,其下端外侧涂少许润滑脂,以使其能与“0”形圈密封。3、如油泵却油致使压力上不去,可将油泵后盖螺栓打开,加入20号机油,重新装好即可。

五   混凝土压力泌水仪千斤顶使用方法

1、将油泵橡胶管上的快速接头套向后拉,再与千斤顶的接头配合、然后分别旋紧油泵的回油阀杆,将手柄上下拉压,即使用。工作后将上述螺钉同时放松使其恢复原状。

2、油泵如需加油,应卸下尾部的螺钉,露出油管即可加油,油液必须清洁。
