TCY-30 砌筑砂浆强度推出仪

  • 产品简介:一、产品简介: 本仪器用于估算240mm厚烧结普通砖、烧结多孔砖、蒸压灰砂砖或蒸压粉煤灰砖墙体的砌体砂浆强度。测得的砂浆强度应为1mpa-15mpa。检查时,推料机应放在墙洞内。 是小型的液压装置,通过活塞上升将盖板推到砌块上所产生的力来测试砌体的强度。测
  • 咨询热线:13303377029
  • 产品详情

一、产品简介:
本仪器用于估算240mm厚烧结普通砖、烧结多孔砖、蒸压灰砂砖或蒸压粉煤灰砖墙体的砌体砂浆强度。测得的砂浆强度应为1mpa-15mpa。检查时,推料机应放在墙洞内。
是小型的液压装置,通过活塞上升将盖板推到砌块上所产生的力来测试砌体的强度。测试结果直观,被测零件部分损坏。

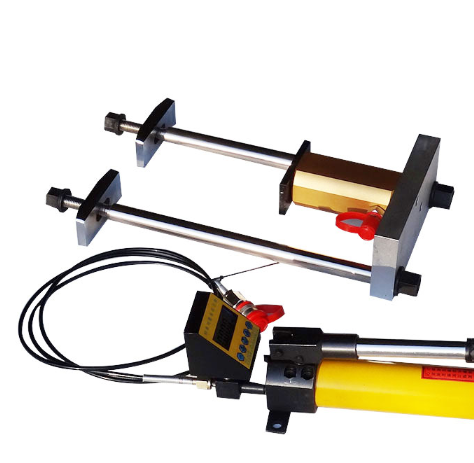

砌筑砂浆强度推出仪


二、其性能特点如下:

①。该仪器结构新颖,体积小,重量轻,操作方便。

② . 采用手动泵加载缸,操作方便,互换性强。

③ . 数显压力表,可直接读取剪切力。

三、主要技术参数:

额定推力(Kn):30

额定行程(mm):80

相对测量范围(%):20-80

示值相对误差(%):±2

分辨率:0.001KN

四、结构特点和工作原理

1、产品包含:

推对接;2托架;3前梁;4后梁;5液压缸;6垫片;7平螺丝9推力峰值测试仪

试验砖.取出2-2块.3空心垂直缝

2

如上所示,拔出测砖,调整仪表,将仪器转换为峰值状态,按手动泵柄,液压油通过油管与数字压力计连接,另一种方式通过喷射器将活塞向上推,活塞推动盖板将推力施加到块上。随着块体推力的增加,块体发生剪切运动,油压迅速下降至零。利用数字显示台记录左重力值,计算得到砌体的抗剪强度。松开卸荷阀,在弹簧力的作用下使活塞返回。

3.操作方法

3.1.测量点的选择应符合下列要求:

测量点应均匀布置在墙上,避免施工中的预留孔。

对接砖的压力表面可以用砂轮打磨,应该清理干净。

推砖下水平灰层厚度应为8mm≤12 mm。

测试前,应对推砖进行编号,并详细记录墙的外观。

3.2.从推砖的上部拆除两块光滑砖应符合下列要求:

冲击钻应用于在图2所示的A点上打孔约40毫米。

锯片应用来锯切A点到B点的灰缝。

将平铲推入灰缝上层,取出两块砖。

锯片应用于切割推砖两侧的垂直灰缝,并应到达下部皮革砖的顶部。

开洞清理接缝时,不要打乱推砖。

3.3.在安装引射器时,前梁两端与墙之间的距离须用钢尺测量,误差应小于3mm,液压缸的作用点应在水平方向的推砖中间,普通砖的引线垂直方向与推砖下表面之间的距离应为15毫米,多孔砖为40毫米。

3.4.加载时,加载速度应控制在5 KN/min,当被推砖与砌体之间发生相对位移时,应确定试样达到破坏状态,并记录推力N。

3.5.拆除砖头是指灰浆的饱满度应用100格板进行测试。

4.例行检查

1.检查油量

如果活塞不完全收缩回气缸体,首先要通过油管连接到手动泵上,逆时针方向松开泵体上的卸载阀,以便液压缸中的液压油排可以返回手动泵储油缸。

拧下喷油口的盖子,检查油量,如果油不满意(储油缸应该有一个空间),你可以添加N32耐磨液压油。

2.排气

液压系统组装后,储油缸、油管和液压缸经常与空气混合,必须将空气排出,以便使液压系统正常工作。"本发明的方法是松开喷油口盖,使储罐内的空气能够排出。将手动泵置于比液压缸稍高的位置,顺时针方向拧紧卸货阀,按手动泵,使液压缸活塞延伸到左大冲程,然后打开卸货阀,使活塞连续收缩几次。
