一、 用途及适用范围
SME-ZRD1000智能针入度测定仪是根据中华人民共和国标准GB/T 4509-1998/2010 《石油沥青针入度测定法》、中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0604-2011《沥青针入度试验》中的技术要求和有关规定设计制造的具有自主知识产品的创新型专利产品。本仪器主要适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青或乳化沥青蒸发后残留物的针入度，并用公式法自动计算沥青针入度相关值。其标准试验条件如下：
盛有沥青试样的盛样皿置于25℃±0.1℃的恒温浴中，总质量为100±0.05克的标准针组件，在无摩擦下垂直下落，在5秒钟内垂直贯入沥青试样的深度称为沥青针入度，以反映沥青的粘稠程度。沥青的针入度越大，说明沥青的粘稠度越小，沥青就越软。
本仪器也可用于固体细粒、粉剂、胶体、冻体等材料，以及乳酪、糖胶、牛油、麦其淋、奶油、发酵体等食品原料检验，在食品工业、交通公路工程及其它他工业部门都可广泛应用。
二、 主要技术指标及参数
| 序号 | 技术参数 | 技术指标 |
| 1 | 测量范围 | 0～450针入度 |
| 2 | 恒温水浴 |
1. 【测温范围】0.00～50.00℃； 2. 【控温范围】低温：比环境温度低20℃ 高温：50.00℃； 3. 【显示分辨率】0.01℃； 4. 【温控精度】≤±0.1℃ |
| 3 | 时间控制 |
1. 【时间显示与控制】0-60秒（任意设定）； 2. 【显示分辨率】0.1秒； 3. 【控时精度】≤±0.1 S； |
| 4 | 位移 |
采用高精度LVDT位移传感器，分体式结构，针杆下落时无摩擦力。 1. 【量程范围】0-50mm； 2. 【显示分辨率】0.01mm（0.1针入度）； 3. 【相对位移精度】≤±0.1mm； |
| 5 | 存储数据 | 200组 |
| 6 | 标准针 | 2.5g±0.05g，符合T0604-2011标准的要求； |
| 7 | 外形尺寸 | 390mm×310mm×575mm（长×宽×高）； |
| 8 | 工作电源 | 220±10%VAC/50Hz； |
| 9 | 整机功率 | 最大350W； |
| 10 | 整机净重 | 12.5Kg； |
三、 主要结构与特点
（一）针入度仪结构系统组成：仪器主要由机箱支架、触摸显示器、丝杠升降系统、恒温控制系统、针连杆组件、位移测量系统等部分组成。
（二）恒温水浴
本仪器内部集成恒温水浴，具有制冷和加热的恒温控制功能。
四、 使用操作步骤
（一）试验前的准备1、使用仪器前请仔细阅读使用说明书，更多帮助可进入触摸屏的“帮助文档”查看；
2、仔细阅读中华人民共和国标准GB/T4509《石油沥青针入度测定法》和中华人民共和国行业标准T0604《沥青针入度试验》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求；
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等；
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件；
5、检查仪器的外壳应处于良好的接地状态；外接电源线必须有良好的接地端。
（二）仪器安装
1、仪器开箱后，请仔细清点配件，如有缺失请及时与本公司联系；
2、观察针入度仪台面上的水平检测装置，调节针入度仪的水平调节垫脚；
3、仪器台面上放置水浴盆，盆下面垫隔热硅胶垫，用硅胶管将水浴盆进出水口和主机后侧的进出水口连接起来，将水浴盆传感器插头插入主机后面的传感器插座；插入电源线；
注：水浴盆和主机上的进出水口没有对应连接关系要求，可以任意连接。
4、针连杆组件组装
a) 标准砝码套入传感器杆下端；
b) 联接件旋入传感器螺纹端，并旋紧；
c) 旋松手拧螺丝，将洁净的标准针杆插入联接件孔，旋紧手拧螺丝；
d) 组装完成后，捏住针杆组件下端，将传感器杆上端从传感器套管插入，并上提组件，当听到插销卡入卡槽声时，组件装配完成。过程如下图所示：
【1.从下往上观察机头前方内侧】 【2.传感器杆杆下压插销】 【3.插入针杆并上提至卡入卡槽】
5、选择盛样皿。按照规范标准选择相应的盛样皿：
| 针入度范围 | 盛样皿（直径Φ×深度H） |
| 小于200 | Φ55×H35（小盛样皿） |
| 200～350 | Φ70×H45（大盛样皿） |
| 大于350 | Φ55×H70（特殊盛样皿） |
注：本仪器标配Φ55×H35盛样皿，Φ70×H45和Φ55×H70盛样皿为选配件。
（三）试验操作
步骤1、开启仪器电源开关，进入试验准备界面；
步骤2、把三角支架放在水浴盆中心位置，往水浴盆中注入适量的水；
步骤3、根据试验要求在试验准备界面设置相关参数状态（恒温水浴温度、针入时间等），并调整机头位置；
步骤4、启动“水泵循环”、“制冷”、“恒温控制”。当水温稳定到设定温度后，放入盛有试样的盛样皿；
注：制冷启动说明：
1）当设定温度超过上限温度（出厂默认值35℃）时，“制冷”将无法启动；
2）当设定温度<环境温度+2℃时，须启动“制冷”；

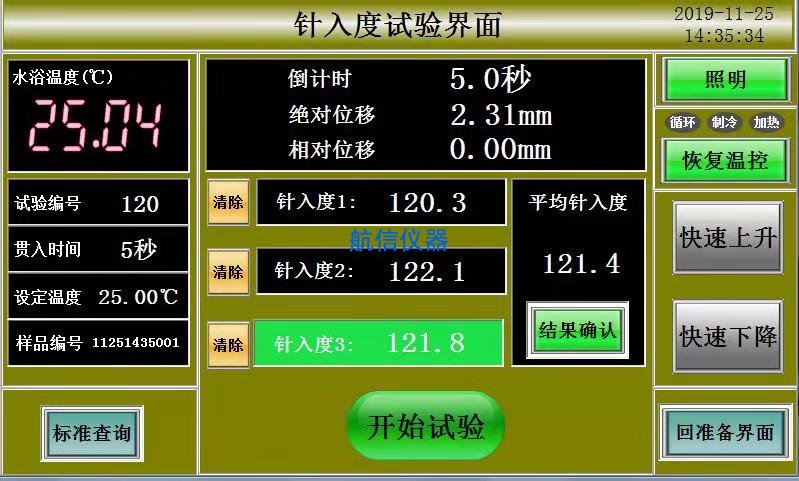

步骤5、点击“进入试验”，进入“试验前请确认数据保存位置及试验参数”界面，选择本次试验结果保存的位置编号（默认选择为上次试验编号的下一个），并确认相关试验参数后，按“开始试验”，进入针入度试验界面；
步骤6、对针调节：
a) 打开照明灯，光线斜射试样表面，便于观察；
b) 按住触摸屏上的【快速上升/下降】按键，调整机头位置，使装有针连杆组件的标准针针尖插入水面左右位置；
c) 旋转右侧上方的粗调旋钮，使标准针针尖距离试样表面1～2mm左右位置；
d) 旋转右侧下方的细调旋钮，使标准针针尖接触试样表面。
注：对针说明
在对针过程中，建议“暂停温控”，针入试验完成后“恢复温控”。
注：观察方法：
方法1）观察斜射的灯光下针尖与影子间距离；
方法2）借助设在台面上的放大镜观察；
步骤7、按“开始试验”按键，电磁铁吸合，针杆组件自由下落，标准针贯入试样中，到达规定的时间后，相应的针入度值保持显示；
步骤8、界面提示“5秒钟后机头自动提升30mm”。当针入度超过200时，至少用三根针，每次试验用的针留在试样中，直到三根针扎完时再将针从试样中取出。请快速把标准针手拧螺母旋松，使标准针脱离联接件留在试样中；
步骤9、同一试样重复测定三次。每一针入试验点间的距离、试验点到盛样皿边缘的距离都不得小于10mm。每次测定都要用洁净的针。当针入度超过200时，至少用三根针，每次试验用的针留在试样中，直到三根针扎完时再将针从试样中取出。针入度小于200时可将针取下用合适的溶剂擦净后继续使用。
注：试验结果判断提示：
三次针入试验结束后，仪器自动判断试验结果是否符合规范规定的允差标准，并自动显示提示信息。
（四）试验数据后处理
进入“历史报表”界面：
1、详细数据查看：查看、删除或打印该组试样详细数据；
2、删除全部记录：删除仪器内部所有试验数据；
3、U盘导出：导出仪器内部所有试验数据；
4、运算界面：对试验数据进行后处理运算；
五、 注意事项
1、每次试验测试完毕后，请取下标准针，上油保护并妥善保管；2、当室温低于0℃时，请将恒温水浴盆、循环泵和管路内的水放尽，防止结冰损坏器件；
3、丝杠定期润滑维护。每隔半个月检查一下丝杠表面，如果比较干燥，请在丝杠上涂抹适量黄油。
警告：仪器若出现故障请及时切断电源，请专业技术人员检修，排除故障后方可继续使用，防止意外！
六、 装箱单及试验所需物料
（一）装箱单| 序号 | 名 称 | 单位 | 数量 | 备注 | |
| 1 | SME-ZRD1000智能针入度测定仪 | 台 | 1 | ||
| 2 | 有机玻璃水槽（恒温水浴盆） | 只 | 1 | 内置水泵、温度传感器 | |
| 3 | 硅胶垫片 | 支 | 3 | Φ180mm，盆防滑隔热 | |
| 4 | 标准针 | 支 | 3 | 2.5g±0.05g | |
| 5 | 针连杆 | 副 | 1 | ||
| 6 | 砝码 | 块 | 1 | 50g±0.05g | |
| 7 | 盛样皿 | Φ55×H35（小盛样皿） | 只 | 3 | 标配 |
| Φ70×H45（大盛样皿） | 只 | 3 | 选配件 | ||
| Φ55×H70（特殊盛样皿） | 只 | 3 | 选配件 | ||
| 8 | 三角支架 | 只 | 1 | ||
| 9 | 位移验证模块 | 块 | 1 | ||
| 10 | 台式微型打印机 | 台 | 1 | 选配 | |
| 序号 | 名称 | 规格和要求 | 数量 | 备注 |
| 1 | 丙三醇 | 500ml | 1瓶 | |
| 2 | 沥青溶剂（煤油） | 1L | 1L/桶 | 做沥青实验，需备。 |
| 3 | 滑石粉 | 500克 | ||
| 4 | 刮刀 | 1把 | ||
| 5 | 毛刷 | 2cm宽 | 2支 | |
| 6 | 电炉 | 1000W | 1个 | 做沥青实验，需备。 |
