应变控制式三轴仪试验以及操作说明

文章出处:河北航信仪器制造有限公司 人气:65发表时间:2019-11-17
应变控制式三轴仪试验步骤:

1.拆卸仪表盒,将仪器插在仪表周围,将仪器放置在平台上,调整螺钉,并在仪器稳定后拧紧盖子。

2.框架下梁上的六角螺栓稍紧,使框架和杠杆基本稳定。

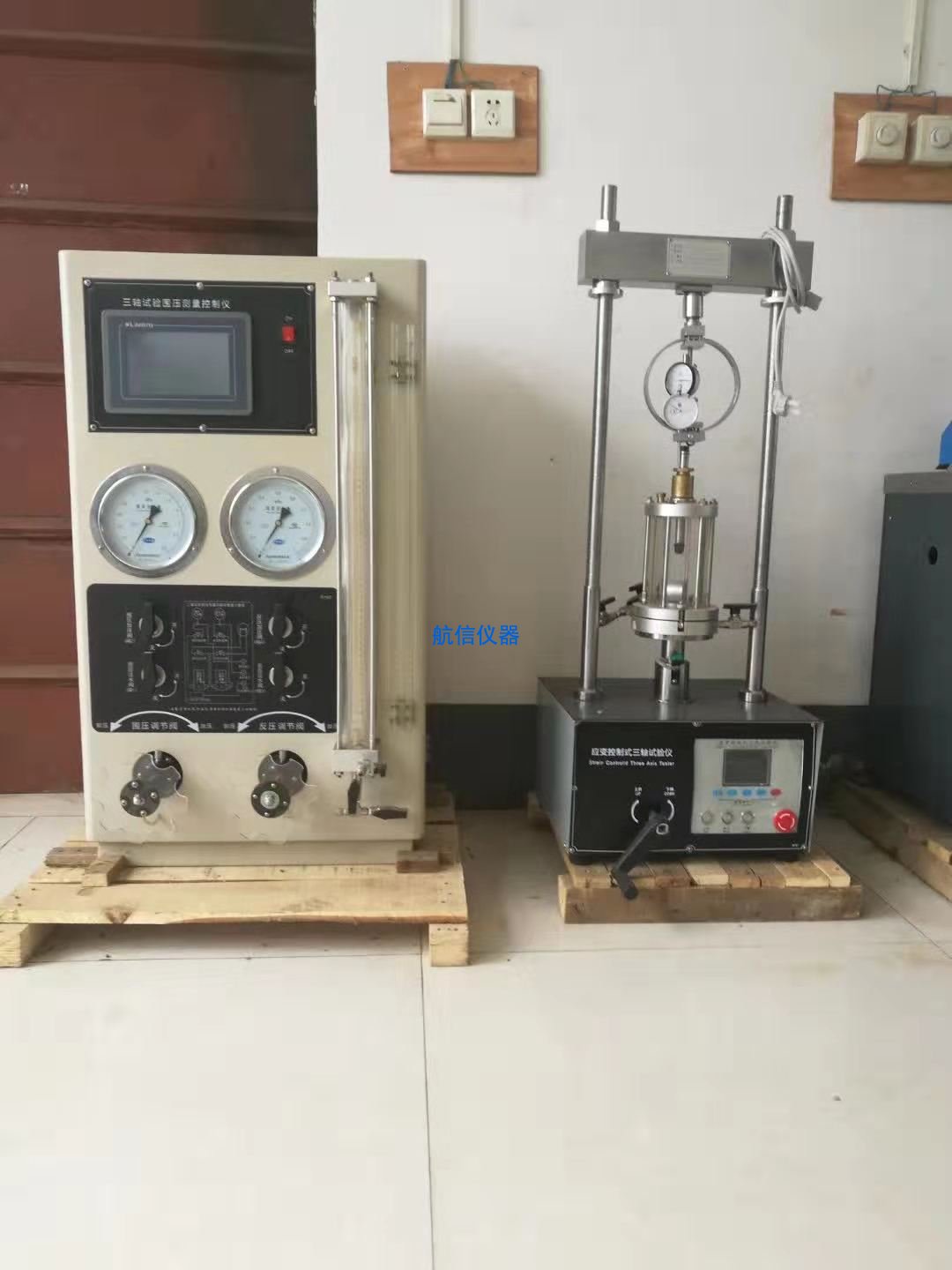

应变控制式三轴仪
3.检查杠杆两侧是否与悬挂环摩擦,轴承应灵活滚动,调整平衡锤,使杠杆自重平衡,拧紧平衡锤和平衡帽,松开螺栓,将杠杆从杠杆上完全拆下,并将杠杆置于柱中间。

4.检查箱体前,应对滚动钢球进行修正,将滚动柔性五种异物卡住,按规定放置土样,把透水石和压力传递板放好,使框架压力传递螺钉对准钢球的中心。

5.摇动手轮,使上箱与测量环接触,百分位数为零,同时垂直位移百分位数为零,旋转压力传递螺钉,适当的高杠杆量,如果样品未预加载,则可稍高,以免使杠杆在土样下沉后倾斜过大。

6.根据工程实际需要,在土样加载或固定后,应施加垂直荷载(杠杆应基本位于立柱中间),拧下销钉,以匀速摇动手轮进行剪切,视力环的百分位指针不再向前,或在出现倒退时写下值,一般剪切位移应达到4mm左右。在剪切过程中,当百分表读数未达到峰值时,可切割至6mm。

7.剪切后,出口剪切和垂直载荷(拔出插销,可快速旋退进杆),恢复。

注意事项:

1.在试验结束时,将剪切盒擦拭干净,并在有关表面涂上一层薄薄的防锈油。

2.力环应按其使用或半年重新校准。

3.杠杆处的轴承须按轴承使用半年或按使用情况用清洁和黄油润滑。

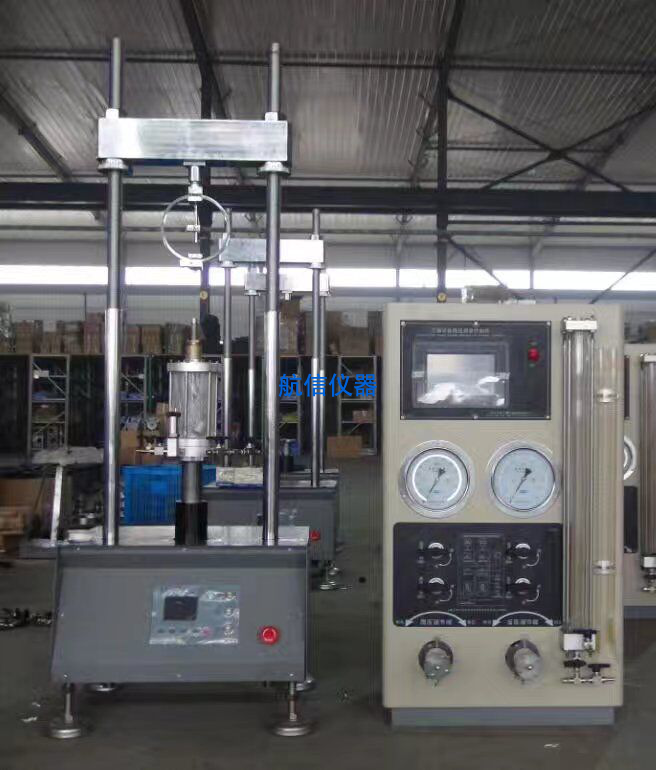

应变控制式三轴仪
操作说明

(1)样品制备、抽水饱和,并安装在仪器上;

(2)开启周围压力阀并施加必要的周围压力;

(3)在微机数据处理系统中,选择"项目编号",输入"项目编号"窗口,从列表框中选择要处理的项目编号,按"确定"按钮,选择三轴测试方法,在菜单中选择"主应力差",弹出"土样号"窗口,依次处理与每个土样编号对应的土样,完成曲线修改、图形打印、数据存储等功能,并按"返回"按钮返回。

(4)调整剪切速率,启动电机并连接离合器。
